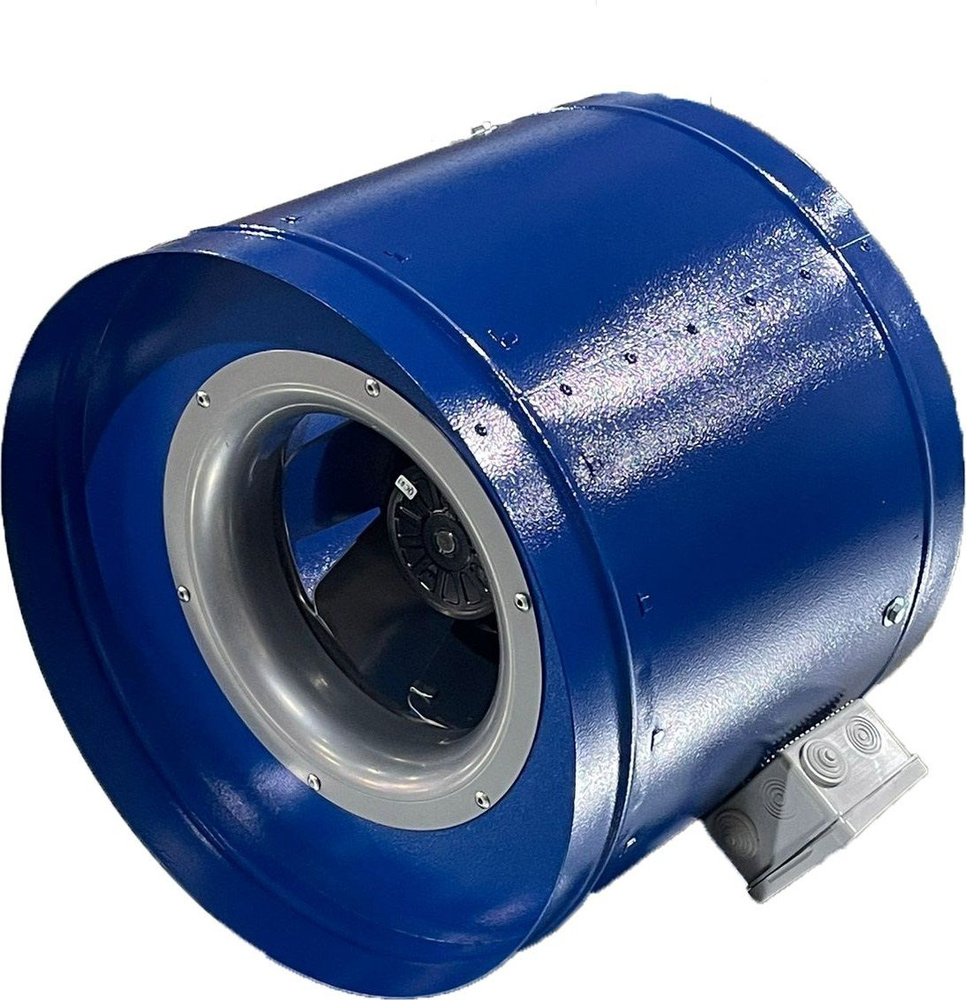

Вентилятор канальный ВанВент ВКВ 400 К D (SM)

ВКВ 400 К E/D (SM)

ОБЩИЕ УКАЗАНИЯ

Центробежный канальный вентилятор выпускается нескольких типоразмеров и является продуктом высокотехнологичного производства. Изделие имеет стандартный размер, диаметр входного и выходного патрубков одинаков, что позволяет смонтировать его непосредственно в воздуховоде, чем достигается значительная экономия средств. Конструкция корпуса в сочетании с высокоэффективной центробежной крыльчаткой и мощным двигателем с внешним ротором обеспечивают преимущества этого вентилятора перед аналогами по таким характеристикам, как компактность, масса, уровень вибрации и шума, срок службы и эффективность, а также безопасность. Такие вентиляторы широко применяется в отелях, больших зрительных залах, супермаркетах, на вокзалах, в аэропортах и в других общественных зданиях.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

ЗАПРЕЩАЕТСЯ:

- установка вентилятора должна производиться опытным персоналом с соблюдением правил установки;

- установка должна быть произведена таким образом, чтобы не было контакта с движущимися частями вентилятора;

- пользоваться повреждённым электрическим кабелем;

- использовать вентилятор при относительной влажности воздуха более 80%;

- использовать вентилятор при содержании в воздухе паров масла, взрывоопасных и едких газов;

- использовать вентилятор в местах, где на него может попасть вода.

УСТРОЙСТВО ВЕНТИЛЯТОРА

Корпус: Изготавливается из высококачественной стали с последующей порошковой окраской.

Диаметр крыльчатки: 280 мм, YWF(K)2E280-GH03

Двигатель: изготавливается на базе однофазного двигателя SANMU с внешним ротором. Крыльчатка и двигатель представляют собой единый блок, что позволяет при менять воздуховоды малого диаметра и обеспечить стабильные рабочие характеристики, высокую эффективность и длительный срок службы изделия.

Соединительная коробка: изготавливается из жаропрочного ПВХ пластика. Пожаростойкая, безопасная в применении, легко разбирается.

ПОДГОТОВКА К РАБОТЕ

Номинальное сечение жил соединительных шнуров или гибких электропроводов должно быть не менее 1.0 мм2.

Вентилятор должен быть соединен с источником электрического тока посредством двухполюсного выключателя, с расстоянием между разомкнутыми контактами не менее 3 мм. Это может быть, как клавишный выключатель, так и потолочный.

Для подсоединения электрического кабеля к вентилятору необходимо:

- оголить концы проводов электрического кабеля и подсоединить их к клеммной колодке;

- монтаж электрического кабеля выполнить согласно схеме подключения,

- удостовериться, что все винты клеммной колодки зажаты и под них не попала

изоляция кабеля.

В случае, если вентилятор находится на складе и не используется в течение более, чем шести месяцев, то необходимо провести проверку сопротивления изоляции, которое должно быть более 20 МОм.

Питающий кабель и двухполюсной выключатель не входят в комплект поставки.

Все монтажные работы проводить при отсутствии напряжения.

СХЕМА ПОДКЛЮЧЕНИЯ

УСТАНОВКА

1. Закрепите металлические опоры на корпусе вентилятора с помощью саморезов так, чтобы между опорой и корпусом вентилятора находились клиновидные резиновые прокладки.

2. Вентилятор с закрепленными на нем опорами установите на плоскую поверхность, например, потолок с помощью болтов, так чтобы между основанием опор и плоской поверхностью находились плоские резиновые прокладки

3. Входное и выходное отверстия напрямую подсоединяются к воздуховоду с помощью металлического или пластикового зажима.

ГАРАНТИЯ и ОТВЕТСТВЕННОСТЬ

Производитель гарантирует исправную работу оборудования согласно эксплуатационно-техническим условиям, указанным в гарантии. Гарантия дается на конструкторские неисправности, а также на дефектные части.

Гарантийное обслуживание не осуществляется в случаях:

·               Механических повреждений

·               Загрязнений

·               Переделок (изменений внешнего вида)

·               Конструкторских изменений

·               Действий, связанных с неправильным содержанием и неправильной чистой оборудования

·               Аварий

·               Стихийных бедствий

·               Воздействия атмосферных явлений

·               Неправильного хранения

·               Некомпетентного ремонта

·               Неправильной установки оборудования

·               Неправильной эксплуатации оборудования
