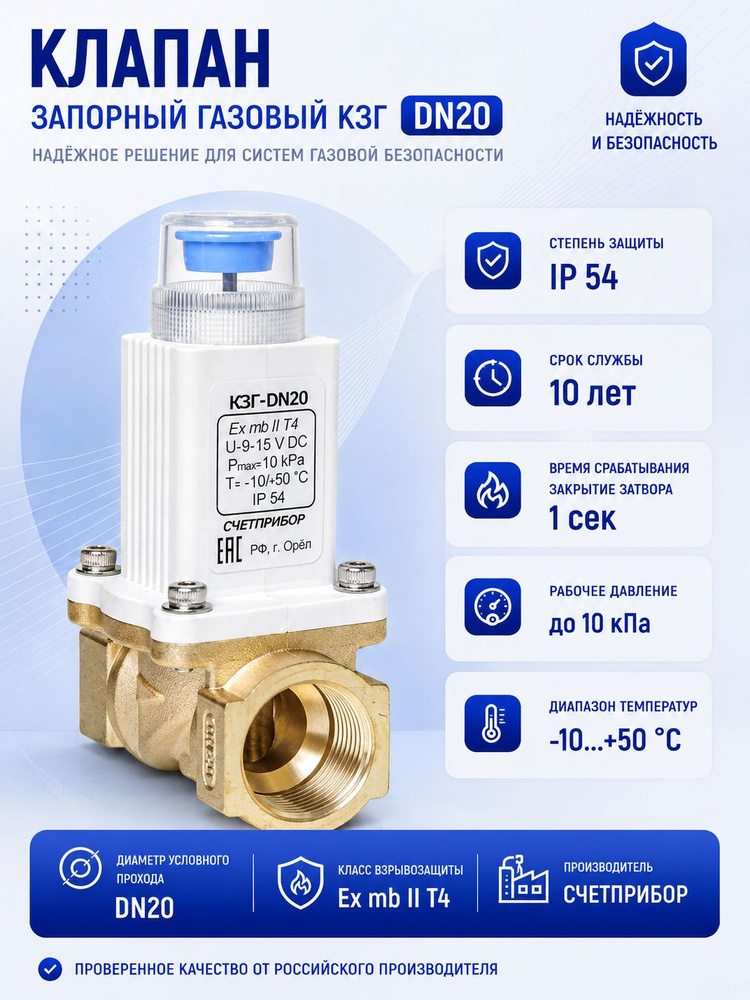

Запорный клапан КЗГ ду 20

Запорный клапан КЗГ ду 20 G3/4-B

Предназначены для использования в качестве запорной арматуры, перекрывающей подачу газа при получении испульса напряжения управления от сигнализатора загазованности, на газопроводах низкого давления с рабочей средой горючих природных газов по ГОСТ 5542, газовой фазы сжиженных углеводородных топливных газов по ГОСТ 20448. Клапана испощьзуются совместно с сигнализаторами загазованности "Счетприбор" СЗС и другими приборами аналогичного назначения.

Применяются на внутренних газопроводах и газовых оборудованиях жилых, коммунально-бытовых и производственных помещениях.

Электромагнитный клапан не выполняет роль газового крана, поэтому должен устанавливаться в газопровод сразу после крана и газового фильтра. Перекрытие подачи газа, если планируется не пользоваться газом длительное время, должно осуществляться с помощью газового крана, а не клапана.

Направление подачи рабочей среды должно совпадать со стрелкой на корпусе клапана.

При подключении к сигнализатору соблюдать полярность, согласно инструкции сигнализатора, использовать гибкий двужильный кабель с двойной изоляцией с сечением жил не менее 0,5мм2. По умолчанию, провод с изоляцией белого цвета соответствует полярности "+", черного цвета - "-".

Технические характеристики:

Диапазон температуры окружающей среды - от -10 до +50

Диапазон температуры рабочей среды от -30 до +50

Номинальное рабочее давление 10кПа

Производственная вибрация частотой от 10 до 55Гц, амплитуда смещения 0,35мм

Рабочее положение клапана - горизонтальное, вертикальное, наклонные участки газопровода

Напряжение переключения клапана Uy - испульсное, амплитудой 9-15 В

Время срабатывания (закрытия затвора) клапанов - не более 1с

Степень защиты клапанов - IP 54

Средняя наработка на октаз клапанов в условиях эксплуатации не менее 30 000ч

Гарантия - 18 мес со дня ввода в эксплуатацию, но не более 24мес со дня изготовления.
