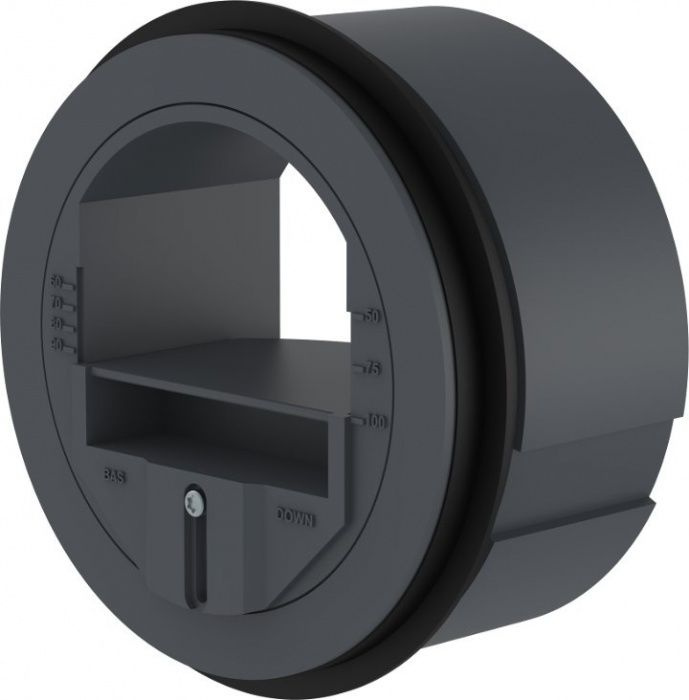

Регулятор постоянного расхода воздуха CVD Dn100/100 (50-100 м3/ч)

ОПИСАНИЕ

Регулятор расхода CVD (Cohstant air flow presser) представляет собой клапан, устанавливаемый внутри воздуховода для поддержания постоянного расхода воздуха в диапазоне от 50 до 250 Па.
Клапан используется в системах кондиционирования или вентиляции для приточных и вытяжных каналов. Простая регулировка, требуемый расход воздуха фиксируется отверткой №10, клапан изготовлен из пластика, используется при максимальной температуре 60 градусов.


ПРИНЦИП РАБОТЫ

Принцип работы основан местном падении давления в заужении сечения образованном заслонкой воздуха. В результате движения воздуха возникает перепад давления на заслонке, который стремится ее закрыть. Сила закрытия уравновешивается встроенной пружиной в конструкции заслонки. Рисунок ниже иллюстрирует заужение проходного сечения в процессе работы клапана.




НАСТРОЙКА:

Для настройки клапана необходимо настроить требуемый расход воздуха по цифровой схеме:

• Открутить на 1/4 настроечный винт №10.
• Сдвинуть настроечную риску на необходимый расход воздуха по шкале.
• Закрутить настроечный винт.


УСТАНОВКА:

Регуляторы расхода устанавливаются в вертикальные или горизонтальные воздуховоды. На горизонтальном воздуховоде соблюдайте пометку "Down" на клапане, указанную на передней панели изделия. Резиновое уплотнение обеспечивает герметичность и фиксацию клапана.


Прямолинейный участок перед диффузором, минимальное расстояние между диффузором и регулятором составляет не менее одного диаметра в режиме вытяжки и трех диаметров в режиме притока.


Регулятор расхода должен оставаться доступным для его обслуживания. Обслуживание необходимо производить при загрязнении поверхности проходного сечения примесями содержащимися в воздухе. Регулярность определяется степенью загрязненности.
