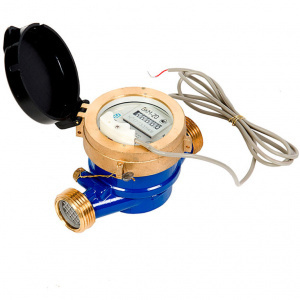

Счетчик холодной воды, ВКМ 20 ДГ Импульсный 130 мм, Ду 20, для квартиры и частного дома, Декаст

Одноструйный мокроходный счетчик:

Диаметр условного прохода, DN - 20 мм;

Монтажная длина, L - 130 мм;

Температура, Т - +5…+40С;

Расход воды, Qmin…Qmax - 0,1/0,05…5,0м3/ч;

Присоединение резьба - G1”;

Цена импульса - 10л/имп;

Защита оболочки - IP68;

МПИ - 6 лет.

Общие данные и применение

счетчик предназначен для измерения объема потребленной технической или питьевой воды в дачных домах и других объектах с малым расходом воды;

может использоваться в неблагоприятных климатических условиях ;

предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 40°C и давлением до 1,6 Мпа;

исполнение счетчика делает возможным его применение в помещениях с высокой влажностью, затапливаемых объектах и колодцах;

может быть интегрирован в автоматизированную систему сбора данных (АСКУЭ).

Оснащение

латунный корпус;

присоединение резьбовое;

корпус синего цвета;

набор монтажных частей и прокладок в комплекте;

датчик герконовый.

Достоинства и преимущества

счетчик воды работает в затапливаемых помещениях и колодцах;

мокроходный счетчик воды не имеет разделения на «сухую» и «мокрую» часть, прямая передача вращения крыльчатки в счетный механизм без использования магнитной муфты обеспечивает высокую чувствительность счетчика, особенно в области малых расходов;

счетный механизм может быть заполнен техническим глицерином, что позволяет индикаторному табло всегда оставаться чистым для комфортного снятия показаний;

латунный корпус;

возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ) в комплектации счетчика воды импульсным выходом (ДГ);

счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6МПа;

СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;

может быть оснащен герконовым датчиком импульсов (ДГ), что позволяет снимать показания с помощью выносного индикатора;

полностью соответствует ГОСТ Р 50193;

не требует прокладки электрических сетей – счетчик независим от источников питания;

счетный механизм закрыт толстым стеклом;

бесшумная работа счетчика воды;

оснащён защитной крышкой;

счетчик неприхотлив к условиям эксплуатации;

МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ.

Точность

Конструкция одноструйных счетчиков простая и надежная.

На работоспособность счетчика ВКМ «РОСИЧ» не влияют внешние магнитные поля. Между счетным механизмом счетчика и крыльчаткой – надежная механическая передача.

Вращение крыльчатки напрямую передается на счетный механизм, что обеспечивает повышенную точность показаний.

Счетный механизм может быть заполнен глицерином, который защищает от содержащихся в воде примесей, что позволяет беспрепятственно производить съем показаний даже в мутной воде.

Считывание показаний

Счетчик имеет индикаторное устройство с роликовыми барабанчиками. Счетный механизм обеспечивает отображение показаний в м³ и его долях. Счётный механизм может быть заполнен глицерином, с помощью свойств которого счетный механизм защищен от проникновения воды и загрязнений. Прибор выпускается в модификации с дистанционным съемом показаний – ВКМ «РОСИЧ» ДГ. Для дистанционной передачи данных используется герконовый датчик.

Модификация, оборудованная датчиком геркона, позволяет устанавливать счетчик в местах, где затруднено визуальное снятия показаний с счетного механизма, а также позволяет подключать к системам АСКУЭ.

Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически — через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют).

Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях
