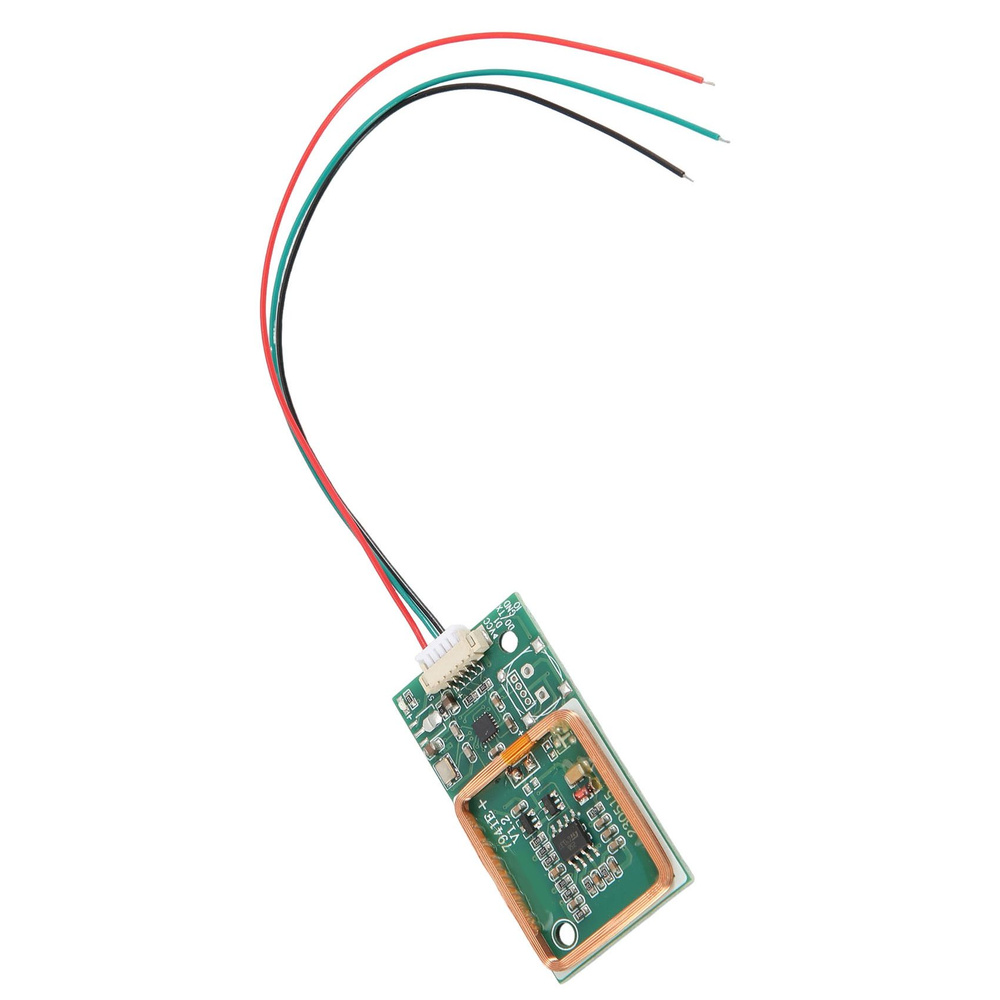

Двухчастотный модуль считывателя карт 7941D2 версии 1.2 с 34-контактным UART-портом Wiegand WG26 и идентификационным зуммером. Модуль считывателя карт 7941E включает в себя высокопроизводительную радиочастотную схему считывателя карт и антенну с выбираемым пользователем интерфейсом UART. Широкая поддержка приложений, включая различные операции чтения карт.
Напряжение: 5 В постоянного тока; Ток: 40 мА; Поддерживает чтение карт с частотой 125 кГц; Интерфейс: UART; Размеры: 47 x 26 x 5 мм; Рабочая температура: от -20 °C до 70 °C; Расстояние чтения карты EM4100: более 8 см
Инструкция по подключению
Источник питания: 5 В постоянного тока. Линейный источник питания может обеспечить лучшую производительность. HE D0: Выход данных: Данные 1, Данные 0
Применимый диапазон: NC; Тип карты; 0X02 EM4100; 0X01 Mifar 1K; 0X03 Mifar 4K; 0X10 Карта HID; 0X11 Тип T5567; 0X20 Вторая карта; 0X21 Стандарт ISO14443B; 0X22 Карта Felicity; 0X30 Тег 15693; 0X50 Карта ЦП; 0X51 Информация о секторе; 0XFF Данные клавиатуры. Например, данные, полученные инструментом последовательного порта, - 02 0A 02 2E 00 B6 D7 B5 F2 03

Первый байт, 0X02, указывает на начало данных. Второй байт, 0X0A, указывает на общую длину данных 10 байт, включая начало и конец данных. Третий байт, 0X02, указывает на тип карты EM4100. Байты с четвёртого по восьмой (0X2E 0X00 0XB6 0XD7 0XB5) считывают номер карты; четвёртый байт, 0X2E, указывает на скрытый номер карты. Девятый байт, 0XF2, указывает на проверку совместим с байтов со второго по восьмой. Десятый байт, 0X03, указывает на конец данных.
Примечание:
Держитесь подальше от источников помех; сильные помехи могут повлиять на считывание карт. Выбор линейного источника питания может увеличить дальность считывания карт и производительность; импульсный источник питания может сократить дальность, не влияя на нормальную работу. Модуль нормально работает в диапазоне 3–5 В; не используйте более высокие напряжения. Этот модуль генерирует высокочастотные сигналы, которые могут создавать помехи в аналоговых схемах. При использовании размещайте модуль на небольшом расстоянии от зуммера; если он расположен слишком близко, зуммер будет звучать очень тихо.
Применение:
Модуль считывателя отпечатков пальцев совместим с контроля посещаемости
Модуль считывателя домофона контроля доступа
Репликатор
Цвет: зеленый
Материал: печатная плата

Содержимое упаковки:
1 комплект * Модуль считывателя RFID UART

Только вышеуказанное содержимое пакета, другие продукты не включены.
Примечание: Отражение света и разные дисплеи могут привести к тому, что цвет предмета на картинке будет немного отличаться от реального. Допустимая погрешность измерения составляет +/- 1-3 см.
