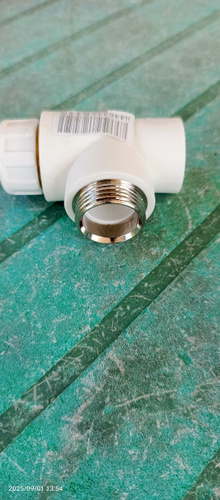

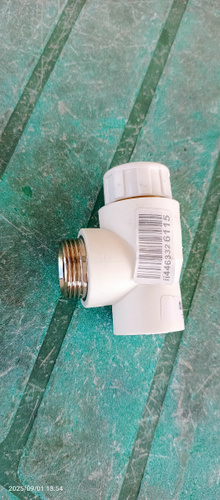

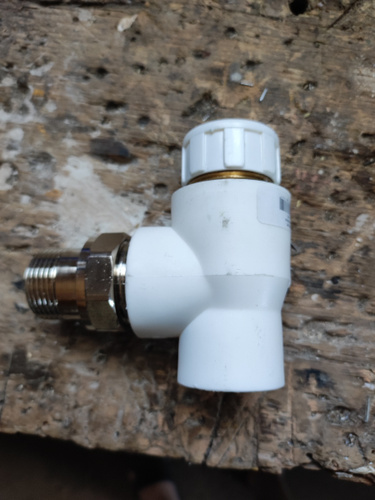

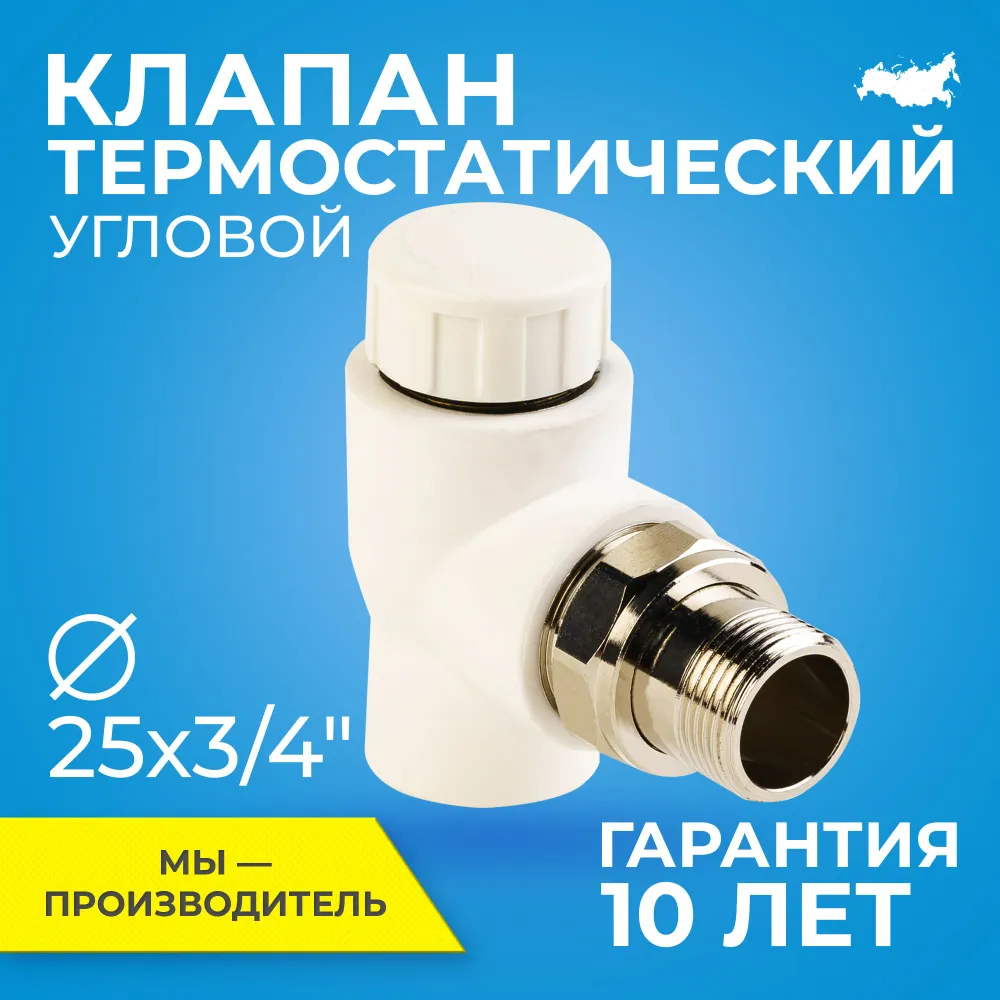

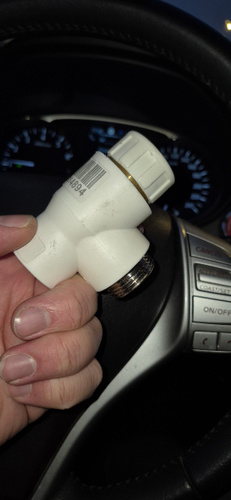

Клапан термостатический для радиатора отопления RTP D25 mm x G3/4" угловой

КЛАПАН ТЕРМОСТАТИЧЕСКИЙ RTP ДЛЯ РАДИАТОРА ОТОПЛЕНИЯ D25 mm x G3/4" УГЛОВОЙ

НАЗНАЧЕНИЕ:

Радиаторный запорный клапан предназначен для применения в системе отопления для отключения отопительных приборов от трубопроводной сети, а также для балансировки системы отопления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Средний полный срок службы - 25 лет

2. Рабочее давление - до 1,0 МПа

3. Давление при испытании - 1,5 МПа

4. Температура рабочей среды - до 95°С

5. Допустимая температура окружающей среды - +5°С - +55°С

6. Допустимая относительная влажность окружающей среды - до 80%

7. Расход через клапан при разности давлений 0,01 кПа - 0-5 см3/мин

8. Средний полный ресурс - 5000 циклов

9. Наработка на отказ - 4000 циклов

10. Ремонтопригодность - ремонтопригоден

11. Диапазон номинальных диаметров DN 25 мм х 3/4" дюйма

12. Крутящий момент на пробку - не более 2,0 Нм

13. Количество полных оборотов настроечной буксы - 4 оборота

14. Монтажное положение - угловое

15. Направление потока среды - любое

ПРОПУСКНАЯ СПОСОБНОСТЬ (KV):

* 1 оборот от полного закрытия - 0,12 м3/час

* 1½ оборота от полного закрытия - 0,21 м3/час

* 2 оборота от полного закрытия - 0,45 м3/час

* 2½ оборота от полного закрытия - 0,63 м3/час

* 3 оборота от полного закрытия - 0,8 м3/час

* 3½ оборота от полного закрытия - 1,1 м3/час

* 4 оборота от полного закрытия - 1,25 м3/час

* полное открытие - 1,4 м3/час.

НАИМЕНОВАНИЕ МАТЕРИАЛОВ КОНСТРУКЦИИ ЗАПОРНОГО КЛАПАНА:

По конструкции запорные клапаны делятся на прямые и угловые.

1. Крышка запорного клапана - PPR

2. Корпус клапана - PPR

3. Корпус полусгона - Латунь, никелированная CW617N, ЛС59-1 по ГОСТ 15527-70

4. Накидная гайка полусгона - Латунь, никелированная CW617N, ЛС59-1 по ГОСТ 15527-70

5. Пробка клапана - Латунь, никелированная CW617N, ЛС59-1 по ГОСТ 15527-70

6. Уплотнительные кольца - EPDM Sh70.

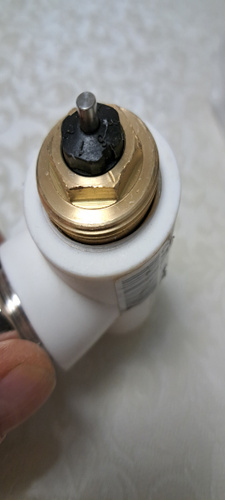

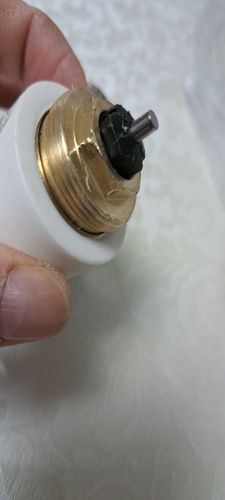

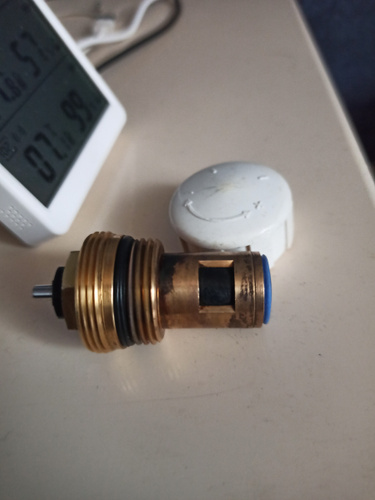

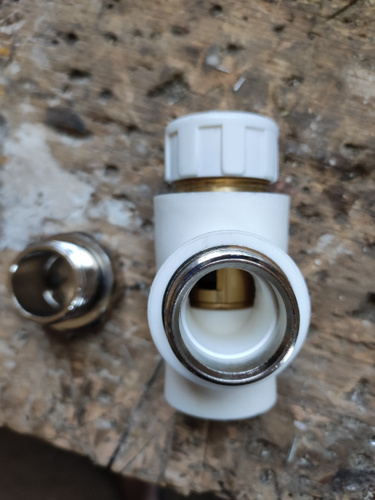

Корпус клапана изготовлен из PPRC (тип 3), полусгон букса, закладная – из латуни (CW617N, ЛС59-1 по ГОСТ 15527-70). К корпусу клапана через уплотнительную прокладку из EPDM присоединен патрубок полусгона. Патрубок полусгона крепится к корпусу с помощью накидной гайки. В корпус клапана герметично ввёрнута специальная латунная пробка. Эту герметичность между корпусом и латунной пробкой обеспечивают два уплотнительных кольца из EPDM круглого сечения. Латунная пробка имеет шлиц (паз), вращая пробку отвёрткой, мы регулируем поток при снятой пластмассовой крышке. При необходимости конусный торец латунной пробки плотно прилегает к седлу корпуса и герметично перекрывает поток.

МОНТАЖ:

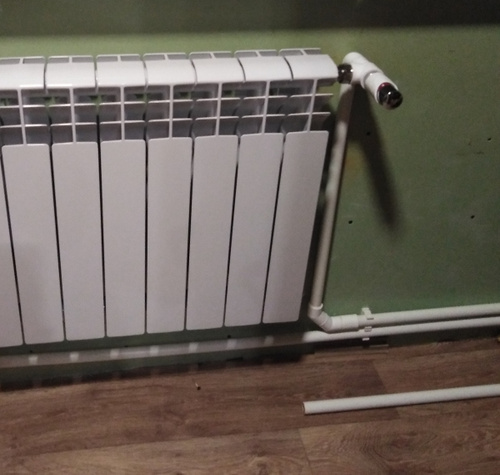

Монтаж выполняется согласно СНиП 3.05.01.85 «Внутренние санитарно-технические системы». Работы по монтажу должны выполнять только специалисты, имеющие лицензию на данный вид деятельности. Запорный клапан устанавливаются на выходе отопительного прибора таким образом, чтобы на него не передавались продольные, поперечные усилия и моменты от трубопровода. Клапан может монтироваться в угловом монтажном положении. Для монтажа полусгона должен использоваться специальный сгонный ключ. Использование при монтаже клапана рычажных ключей не допускается. Накидную гайку полусгона после затяжки вручную следует довернуть ключом не более, чем на ½ оборота.

ЭКСПЛУАТАЦИЯ:

Клапан должен эксплуатироваться при давлении и температуре, изложенных в настоящем описании.

При установке клапана на отопительные приборы в однотрубных системах отопления, перед клапаном обязательно должен устраиваться обводной участок (байпас). Регулировка клапана осуществляется отверткой, при снятой крышке клапана. Требуемый перепад давления на клапане должен определяться проектом. Разборка клапана допускается только при слитом теплоносителе.

ХРАНЕНИЕ И ТРАНСПОРТИРОВКА:

Хранение осуществлять согласно ГОСТ 15150-69 Таблица 13, п. Ж3, в неотапливаемом помещении. Транспортировка может осуществляться железнодорожным, автомобильным и авиационным транспортом.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:

Гарантия распространяется на все производственные, скрытые дефекты. Гарантия не распространяется на дефекты, связанные с неправильным монтажом или эксплуатацией соединительных деталей.

При условии правильной установки, эксплуатации, транспортировке и хранении

Гарантийный срок соединительной детали - 10 лет
