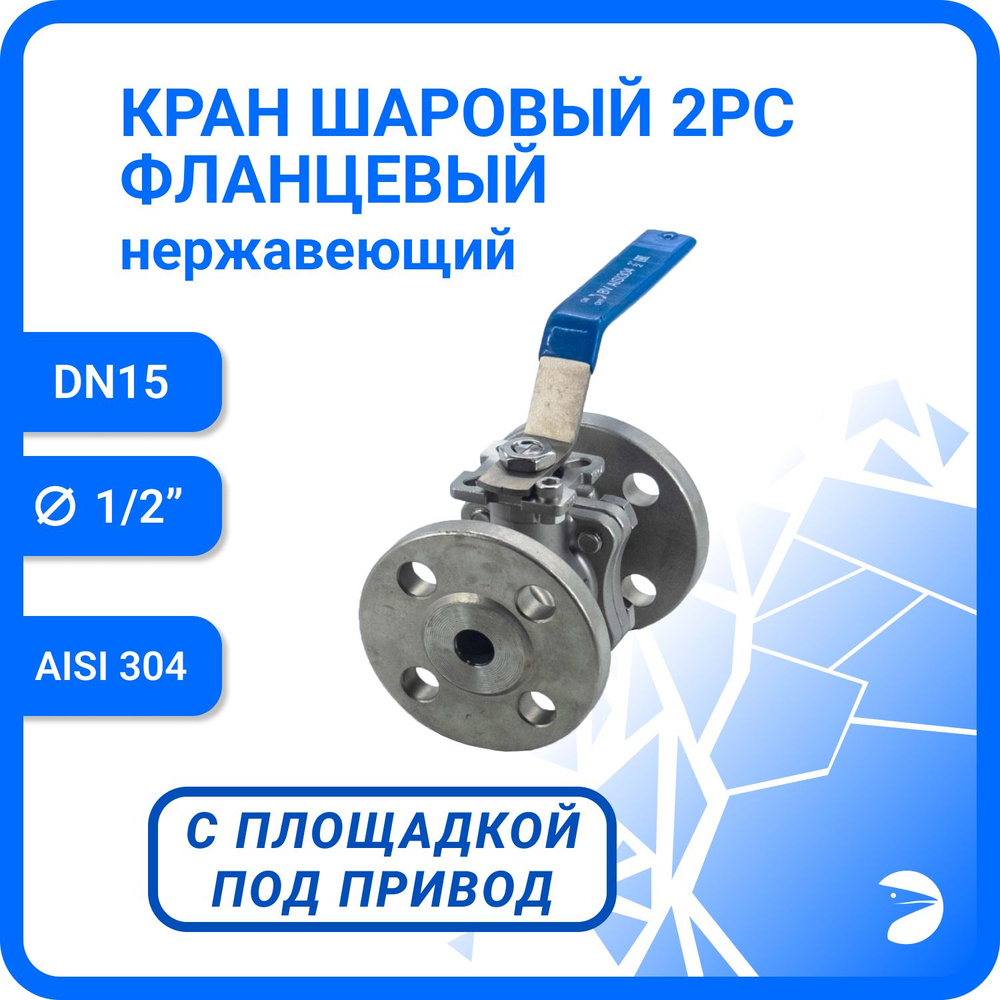

Шаровый кран Ньюкей Диапазон размеров: от DN15-DN100; Стандарт: ISO5211; Медиа: жидкие и газообразные; Уплотнение: PTFE (хорошая устойчивость в большинстве сред); Рабочее давление: 40 бар (DN15-DN50)(при 20 °C), 16 бар (DN65-DN100); Максимальное давление для пара: 8 бар; Максимальная рабочая температура: от -29 до 180°C; Гидравлическое испытание корпуса (согласно API 598): 60 бар/60 сек (DN15-DN50), 24 бар/60 сек (DN65-DN100); Гидравлическое испытание механизма (согласно API 598): 44 бар/60 сек (DN15-DN50), 18 бар/60 сек (DN65-DN100); Тест с использованием газа (согласно API 598): 6 бар/60 сек (DN15-DN100). Фланцевая заглушка с шаровым затвором - это тип запорной арматуры для трубопроводов, соединение осуществляется с помощью фланцев. Можно использовать следующие типы фланцев: плоские по ГОСТ 33259-2015 тип 01 (аналог ГОСТ 12820-80) воротниковые по ГОСТ 33259-2015 тип 11 (аналог ГОСТ 12821-80) плоские по DIN 2576/2577 (аналог EN 1092-1 тип 01) воротниковые по DIN 2633/2634/2635 (аналог EN 1092-1 тип 11) свободные DIN 2642 (аналог EN 1092-1 тип 02) Двухсоставной корпус шарового крана компактный и прочный, не меняет диаметр прохода трубопровода, хорошо устойчив к гидродинамическим ударам в системе. Он имеет фланцы с выступом для прокладки, поэтому рекомендуется использовать для этого крана соответствующие фланцы, также с выступом для прокладки. Фланцевые двухсоставные шаровые краны оснащены площадкой ISO5211, позволяющей устанавливать все приводы, изготовленные в соответствии с этим стандартным присоединением. Рабочие условия Фланцевые краны могут быть изготовлены из двух основных марок нержавеющей стали — AISI 304 и AISI 316 (1.4408). Нержавеющая сталь AISI 304 более дешева в производстве, широко используется в системах водоподготовки и пищевой промышленности, но может подвергаться коррозии в агрессивных условиях при воздействии сильных кислот и щелочей при высоких температурах. Нержавеющая сталь AISI 316 усилена молибденом, элементом, увеличивающим химическую устойчивость стали. Устойчивость стали AISI 316 к коррозии в среднем на 20 — 30 % выше стали AISI 304. Сталь AISI 316 рекомендуется для большинства химических, фармацевтических и биотехнологических процессов. Если вам требуется дополнительная информация о выборе между этими двумя марками стали, обратитесь к справочнику Совместимость сталей и уплотнителей с различными средами. Фланцевые шаровые краны от компании Ньюкей изготовляются методом точного литья по выплавляемым моделям с использованием золь кремнезема в качестве связки. Литье из нержавеющей стали, полученное таким дорогостоящим методом, обладает очень высокой поверхностной точностью и другими характеристиками. В качестве уплотняющего материала крана используется Фторопласт с добавлением 25% углеволокна (PTFE+25%CF). Внедрение углеволокна повышает температуру термического сопротивления этого материала и, главное, увеличивает его устойчивость к ползучести по сравнению с базовым фторопластом (PTFE). Уплотнение из материала PTFE+25%CF обладает повышенной твердостью, прочностью под нагрузкой, стойкостью к деформации и выдавливанию при длительных нагрузках. Носоответствие материала PTFE+25%CF устойчиво воздействию кислот, щелочей и большинству органических растворителей, выдерживает до +260°С непрерывно, сохраняет прочность при низких температурах до -160 °C. Благодаря износостойких уплотнениям и корпусу с шаром из нержавеющей стали, шаровые краны нашли применение в трубопроводах для транспортировки разнообразных нефтепродуктов, горячей и холодной воды с твердыми частицами, пара, абразивных жидких сред, газов, щелочей, кислот, растворителей, спиртов и других агрессивных жидких и газообразных сред при высоких и низких температурах. К фланцевым кранам можно выбрать соответствующие части — плоские, воротниковые, свободные фланцы.
