Полиэфирная смола Polimal T104 WTP LP - 5 кг с отвердителем 100 грамм / для изделий из стеклопластика матричная с низкой усадкой

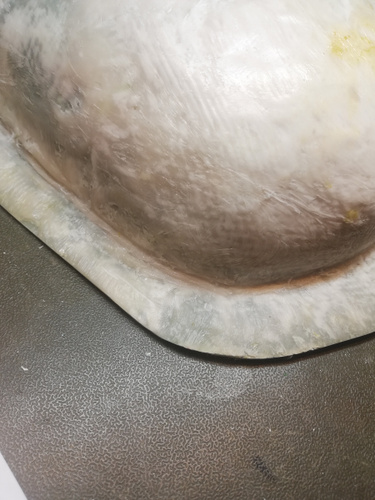

Polimal T104 WTP LP – ненасыщенная матричная полиэфирная смола, наполненная гидроксидом алюминия с достаточной низкой возможностью воспламенения. В основном рекомендуется использовать при производстве полиэфирных стеклопластиковых форм и поверхностей с наполнителями АТН.

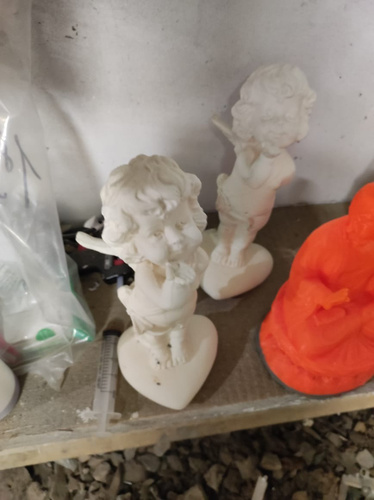

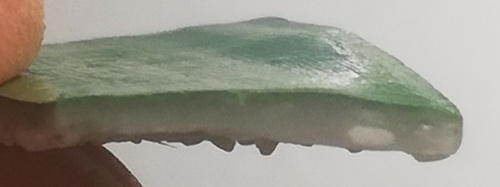

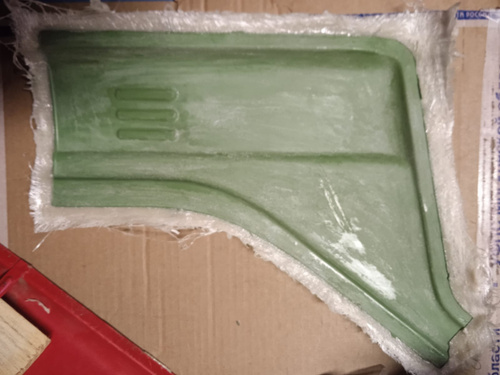

Polimal T 104 WTP LP – предназначена для производства химически стойких ламинатов, полимербетона, матриц, система «мокрое по мокрому» или «быстрая матрица».

Характеристики:

Вязкость при 25 °C 1800-3000 мПа·с

Время гелеобразования при 25 °C 15-35 мин.

Прочность при растяжении в соответствии с ISO 527 70 МПа

Прочность при изгибе в соответствии с ISO 178 55 МПа

Модуль упругости при изгибе 4200 МПа

Разрушающее напряжение 32 МПа

Модуль упругости при растяжении 4400 МПа

Удлинение при растяжении в соответствии с ISO 527 2,5%

Твердость Barcola, °B43 °B

Деформационная теплостойкость, HDT, в соответствии с ISO 75 85 ºC

Теплостойкость при изгибе (HDT), 85 °C

Объемная усадка (отливки) < 1 %

Плотность 31,35 г/см

Гарантийный срок 3 месяца

Polimal T104 WTP LP отличает:

- низкая полимеризационная усадка,

- низкий термический пик,

- хорошая отверждаемость

- цветной индикатор отверждения

- удобство в применении

- хорошее пропитывание стекловолокна

- сухая поверхность после отверждения

Условия работы

Перед использованием смолу следует перемешать. Требуется, чтобы температура смолы для обработки была не ниже 15 ºC. Для хорошего отверждения необходимо, чтобы температура окружающей среды была выше 18 °C, а влажность воздуха – низкой. Наилучшие условия отверждения обеспечиваются с использованием 2 % МЭКП в качестве отвердителя. Можно регулировать время гелеобразования путем изменения количества отвердителя, желательно, в диапазоне 1-2 % (10-20 мл/кг смолы). При уменьшении количества отвердителя температурный пик может быть уменьшен. Для получения оптимальных результатов проводится постотверждение при повышенных температурах. Внимание! Полиэфирная смола относится к легко воспламеняющим жидкостям! Температура вспышки паров стирола, содержащихся в смоле – 31 °С. В ходе работы необходима организации вентиляции рабочих мест, а рабочие должны использовать средства защиты!
