Проект каркасной бани 5х4 с террасой (А-1) #1
Постоплата

Проект каркасной бани 5х4 с террасой (А-1)

28 вопросов
Полезная площадь, м2:
15.3
19.3
19.31
19.32
19.33
19.61
19.9
19.91
О товаре
Перейти к описанию
Тип
Проект дома
Площадь застройки, м2
30
Полезная площадь, м2
15.3
Этажи
1
Число комнат
3
Фото и видео покупателей
2 291 ₽
Магазин
Подписаться
ПК
ПРОЕКТЫ КАРКАСНЫХ ДОМ...
Перейти
5.0
Чат
О магазине

Описание

ПРОЕКТ КАРКАСНОЙ БАНИПроект выполнен по смешанной технологии финского и северо-американского каркаса. Где есть необходимость, применяется "Финский ригель", для экономии материала и упрощения монтажа, где стойки попадают под балки перекрытия, в проемах установлены "Хедеры".
Состав проектаВ состав проекта входят все необходимые для строительства чертежи. Начиная с фундамента (свайного поля), заканчивая описанием и узлами отделки.
В проекте применяется доска естественной влажности размерами 150х50, 100х50 мм длиной 6000мм.

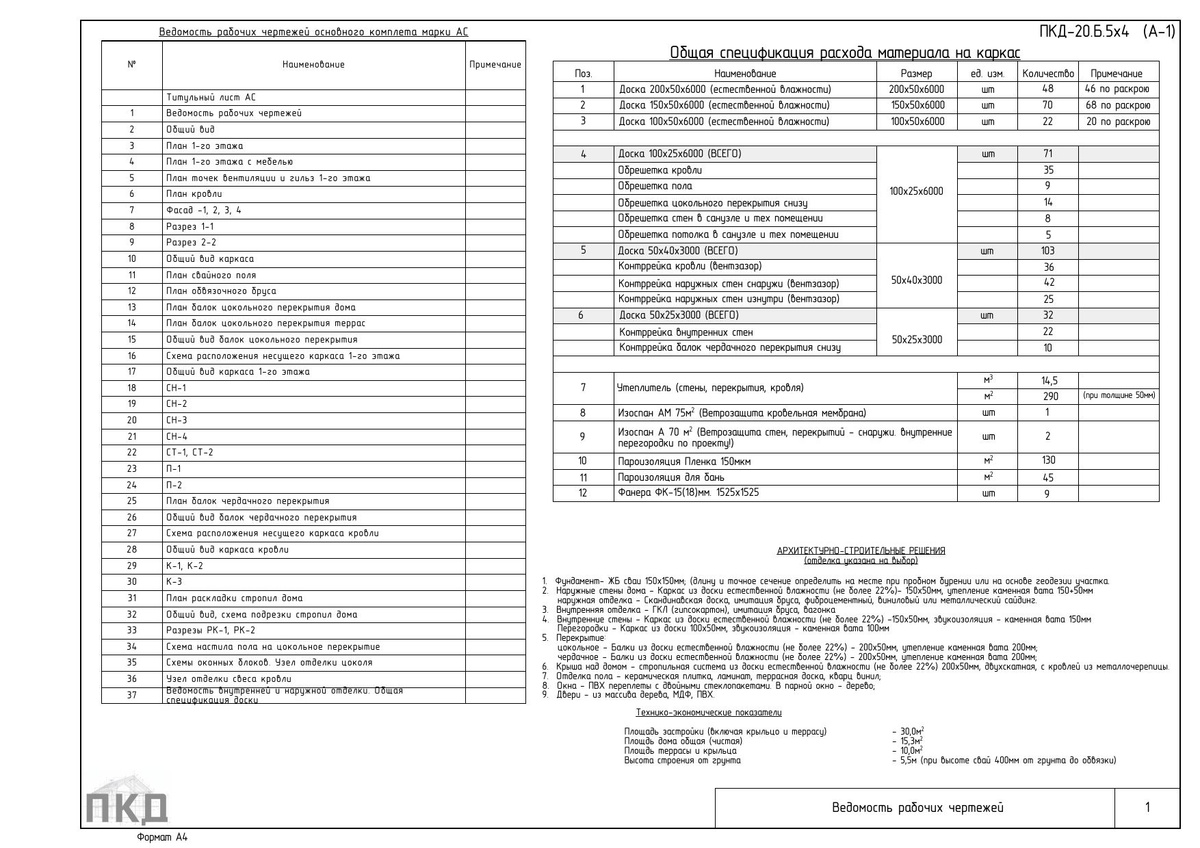

Посчитаны основные материалы на каркас. Так же присутствуют ведомости внутренней отделки и фасадов.

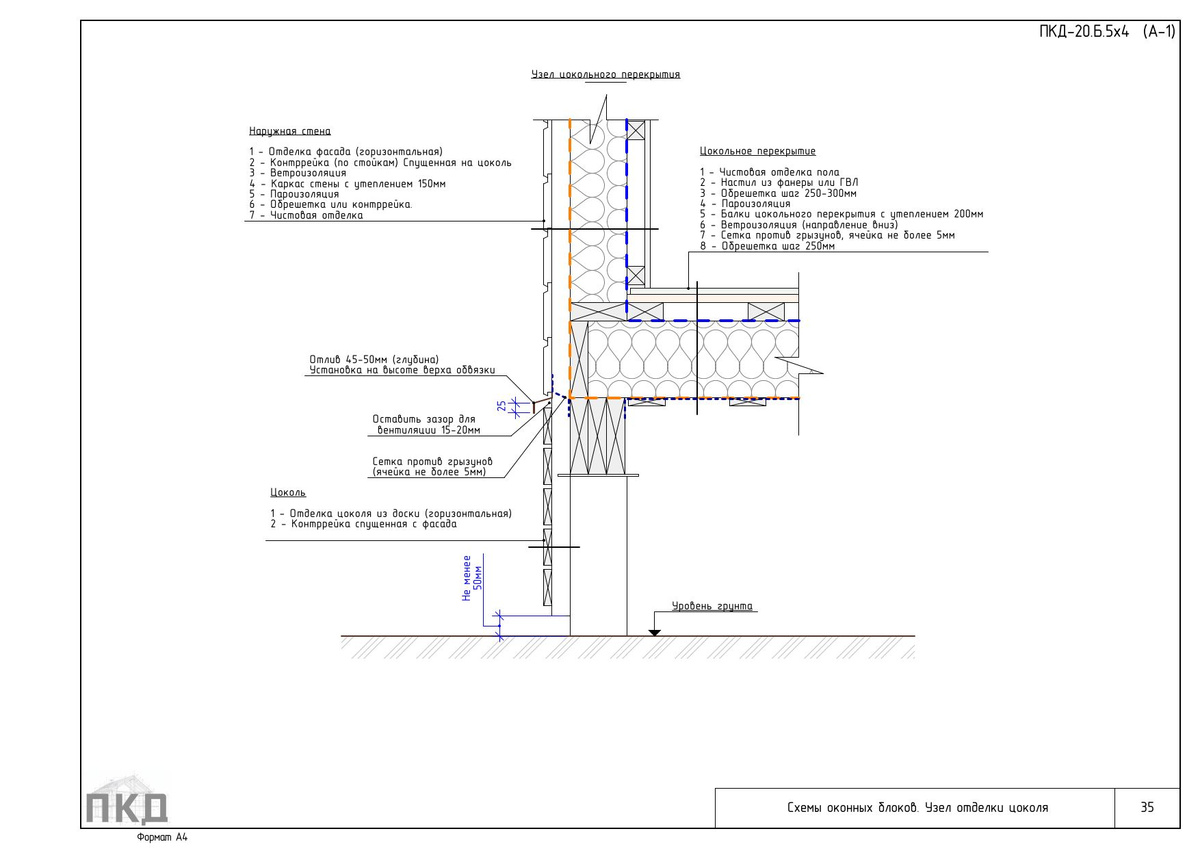

Типовой узелВ проекте присутствуют типовые узлы отделки, где расписано какую обрешетку где применять.

Обвязка выполнена из трех досок - 150х50мм.
Перекрытия из доски - 150х50мм.
Стропила - 150х50мм.
Стены из доски - 150х50мм.
Перегородки - 100х50мм

Шаг стоек, балок и стропил не превышает 635мм по оси, что дает просвет между досок в 585мм. Подходит для большинства утеплителей из каменной ваты доступной на рынке.

Фактический узел может немного отличаться. Будет отсутствовать дополнительное утепление.

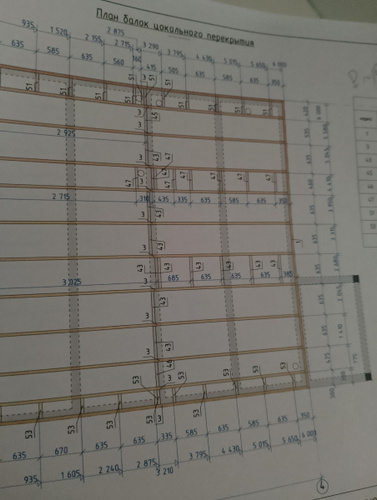

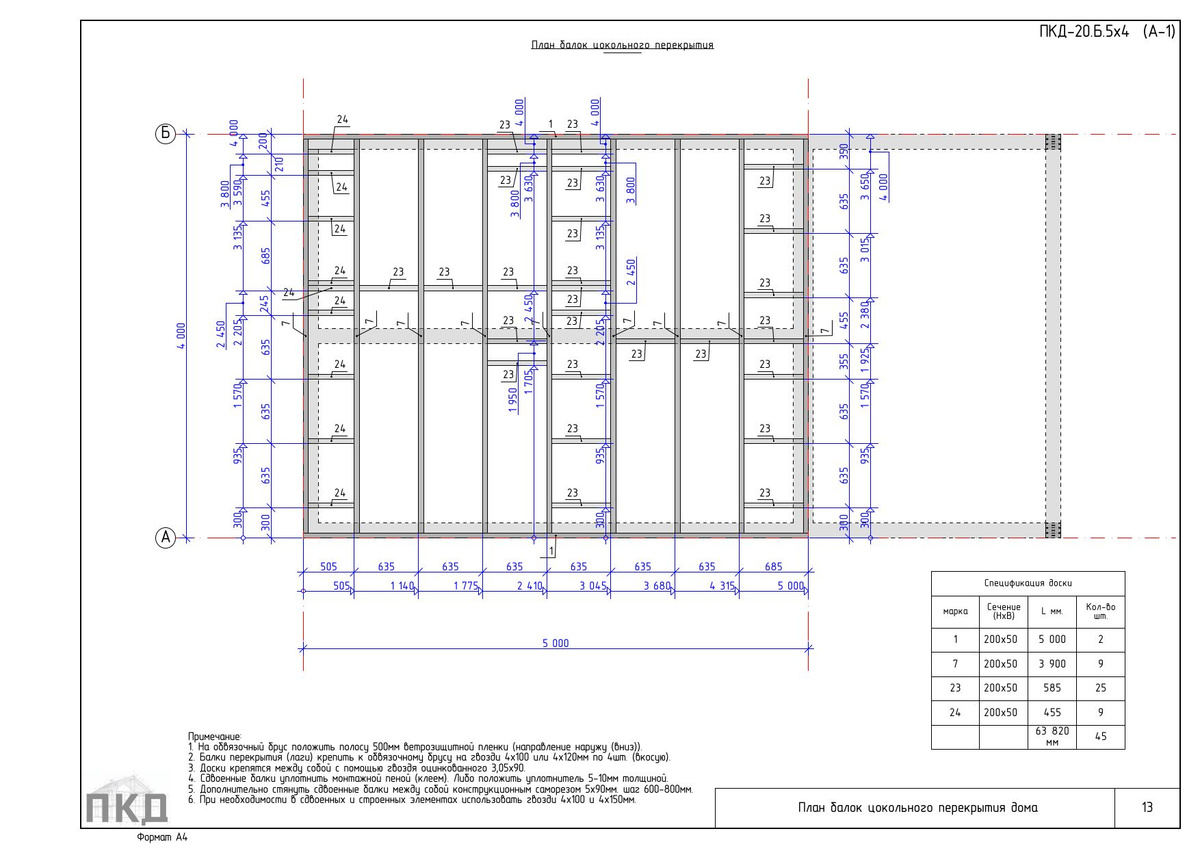

Балки перекрытияБалки рассчитаны на нагрузку в 400кг/м2, что превышает нормы по СП 31-105-2002 (Каркасно-щитовые дома) в полтора раза. При этом выдерживается норма расчетной величины максимального прогиба 1/360.
Такое усиление выполняется для исключения батутности пола.
На схемах учитываются гильзы-проходки для водоснабжения и водоотведения.
В примечаниях указано где необходимо положить полосы ветрозащитной пленки для дальнейшей герметизации дома.

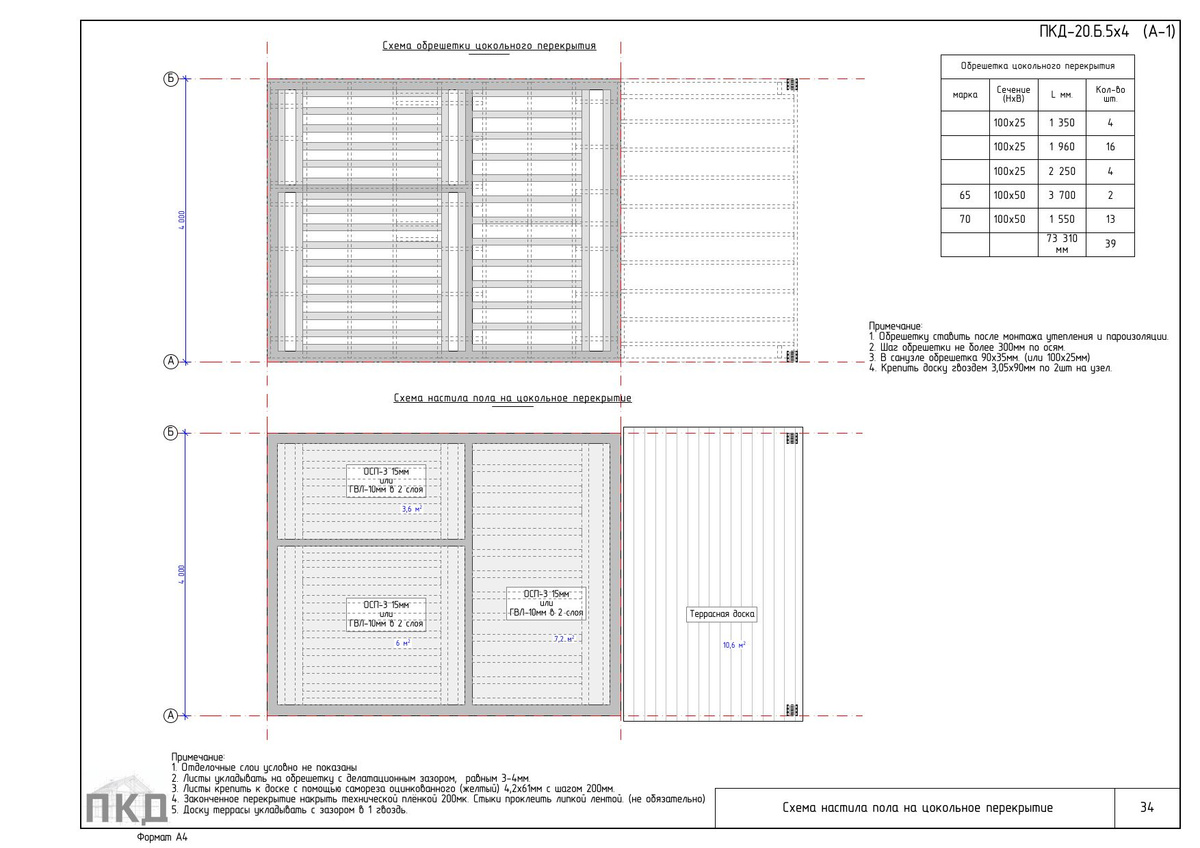

Обрешетка и черновой настил полаСхема обрешетки и чернового настила показаны условно, для ориентира направления укладки и подсчета расхода доски и фанеры (листового настила).
В створе обрешетки возможна укладка сетей водоснабжения и электричества без повреждения пароизоляции.

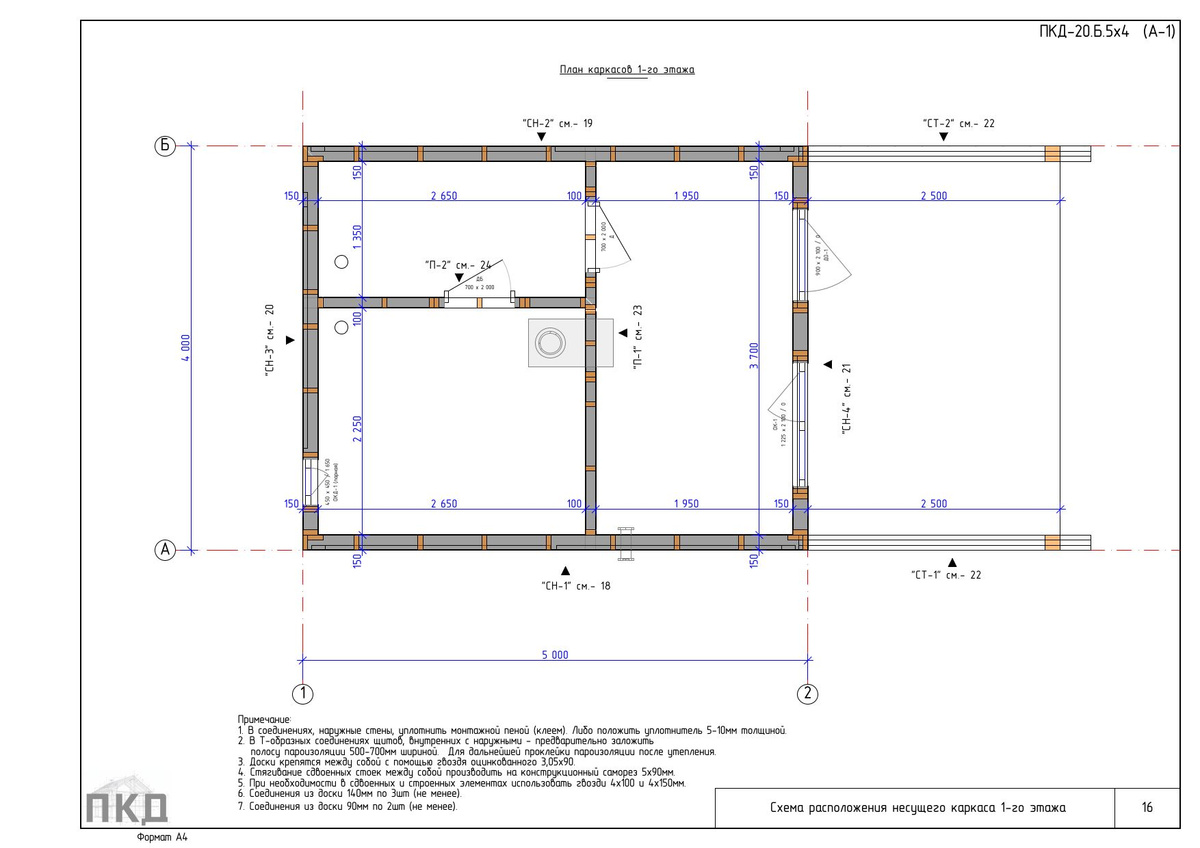

План каркасовНа схеме плана каркасов выставлены размеры привязки. Указаны стрелкой наименование каркаса и номер листа на котором находится чертеж схемы каркаса.
Все каркасы разделены таким образом, чтоб их могли собрать 2-3 человека, и поднять без применения техники. В редких случаях длина секции превышает 6 метров в длину.
Так-же присутствует примечание, где написано на что собирать каркасы, и чем усиливать после сборки.

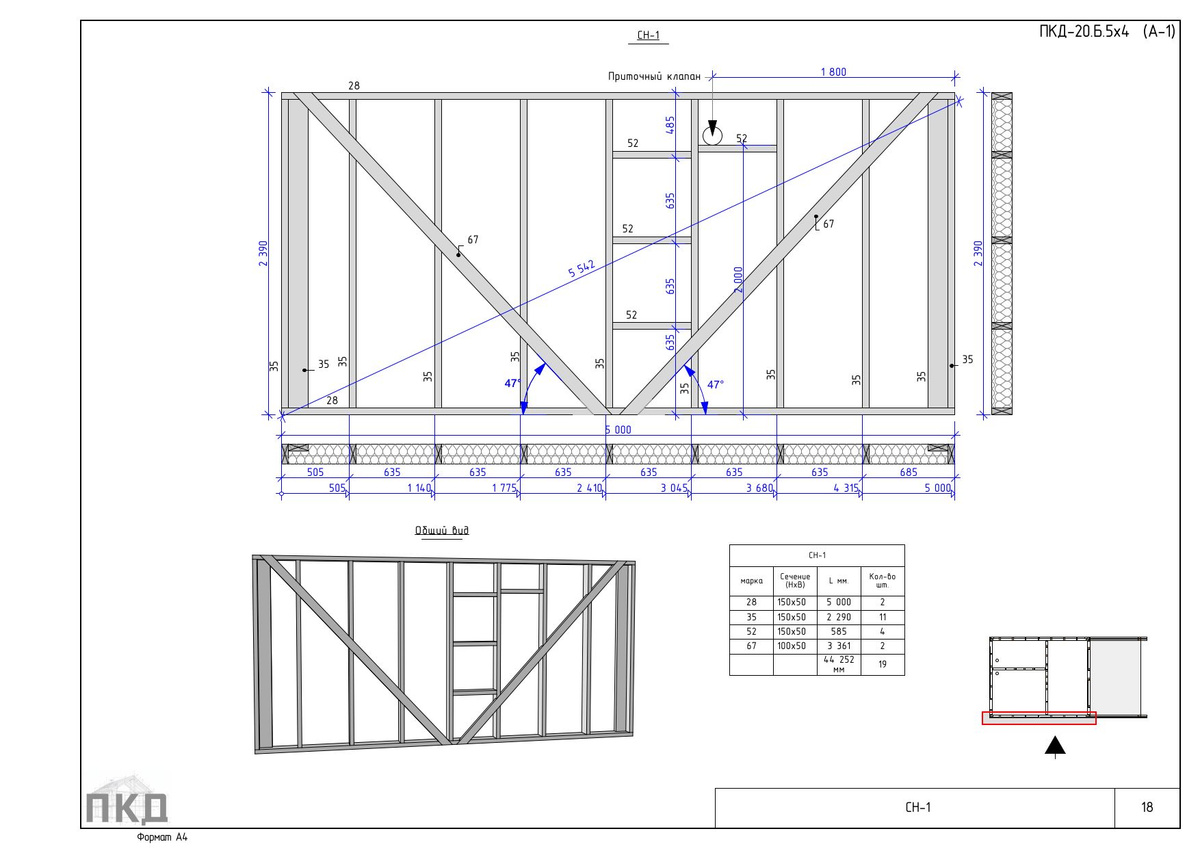

Схема сборки каркасаСхема каркаса проработана таким образом, чтоб профессиональные строители легко его собрали. Но и для самостроя вполне понятно что куда устанавливать. В схеме достаточно размеров как линейных, так диагональных и ординатных для удобства разметки.
Там где есть необходимость установки гильз, присутствует указание и привязка, какая гильза и для чего тут необходима!

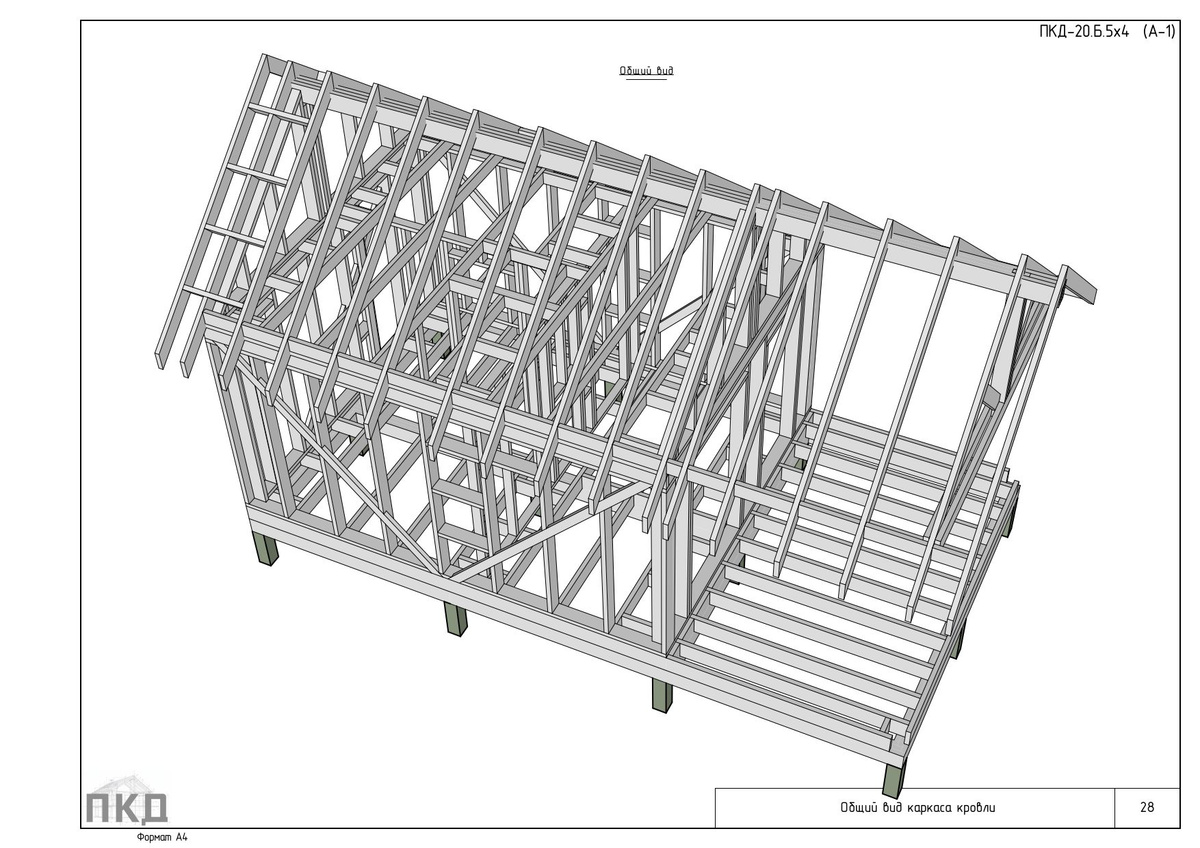

Общий вид каркасовВ проекте присутствуют трехмерные иды уже собранных конструкций на определенных этапах строительства.

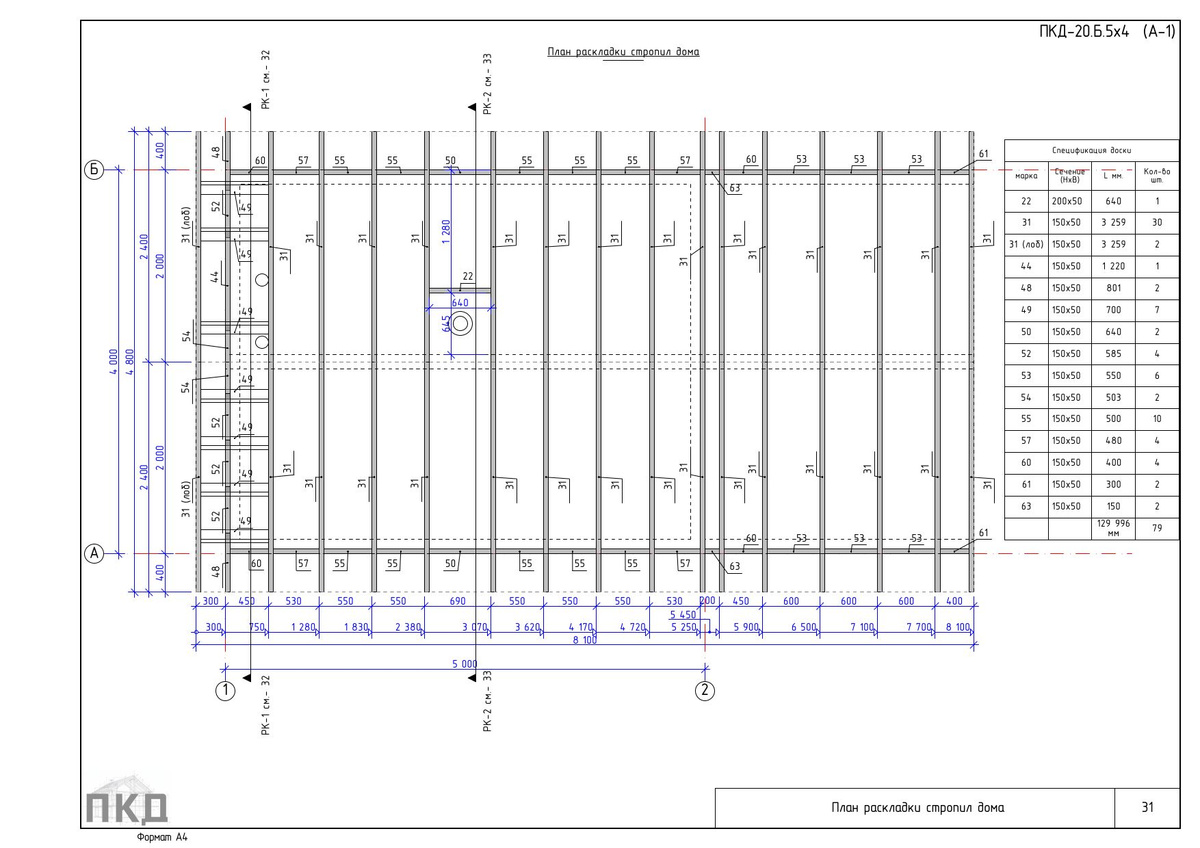

План стропилСтропила в проекте рассчитаны на снеговую нагрузку IV региона (с нормативной нагрузкой 200кг/м2 для настила из металлочерепицы).
Фронтонные свесы выполнены с применением консольных балок, что соответствует СП 31-105-2002.

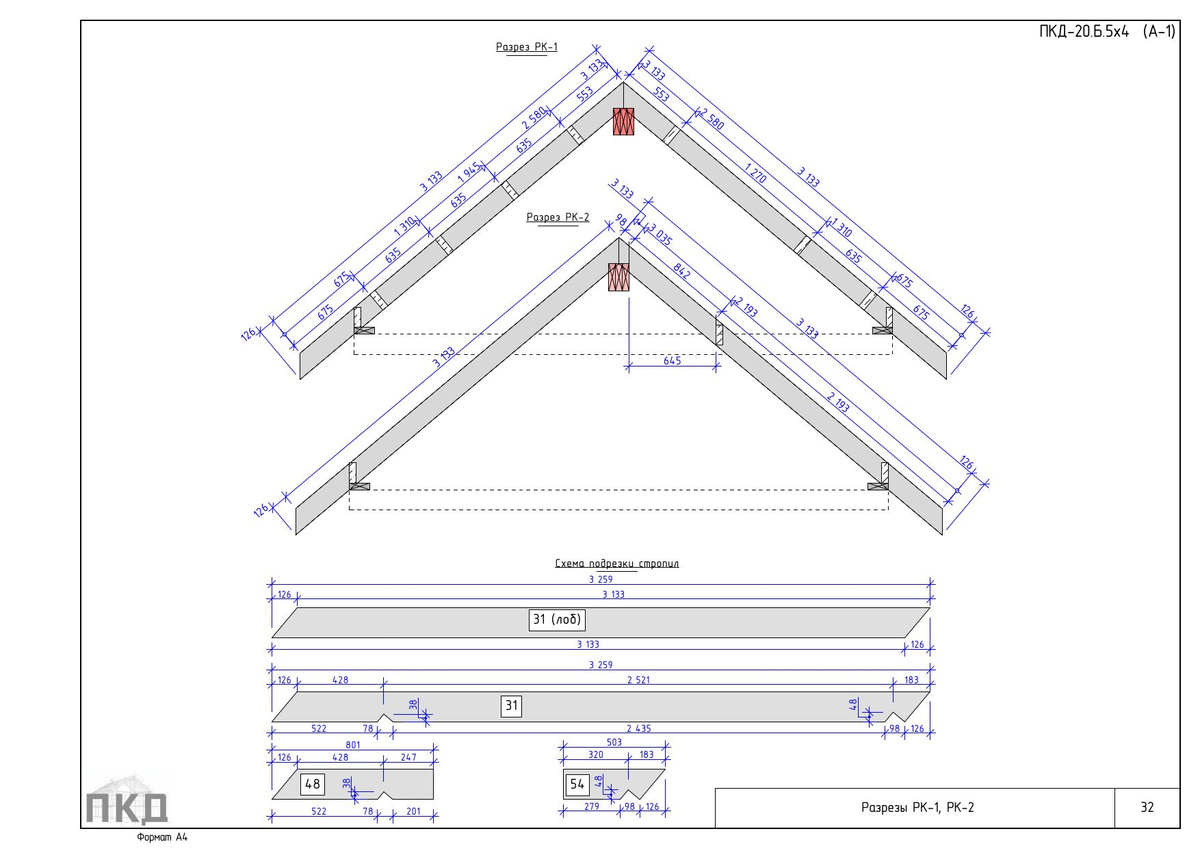

Разрезы стропил. Схемы подрезки.Разрезы по стропилам дополняют схему раскладки стропил. Показаны для детализации сборки.

Схемы подрезки стропил облегчают разметку подрезки стропил, а так-же вырезку пятки для установки на мауэрлат и/или ригель.

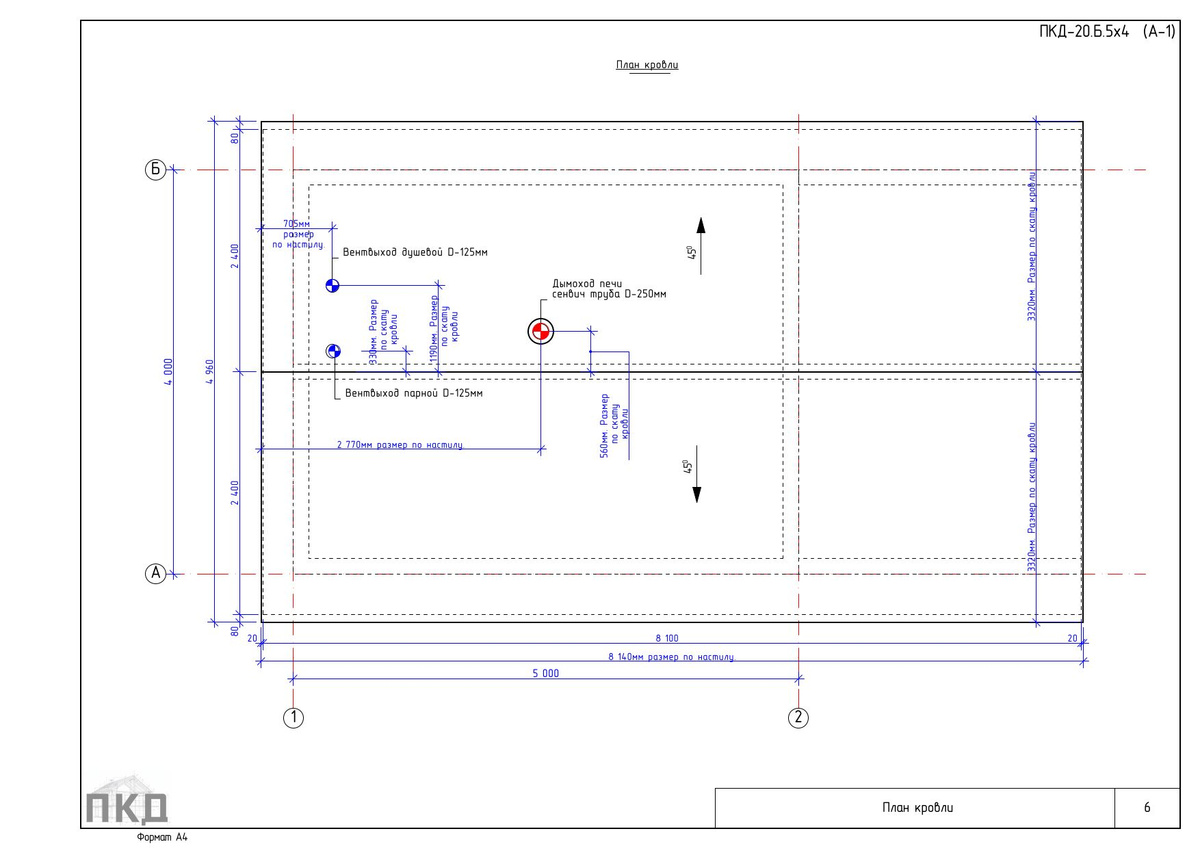

План кровлиНа плане кровли указаны все необходимые размеры.
Длина настила кровли.
Размеры привязки вентиляционных грибков по настилу кровли.

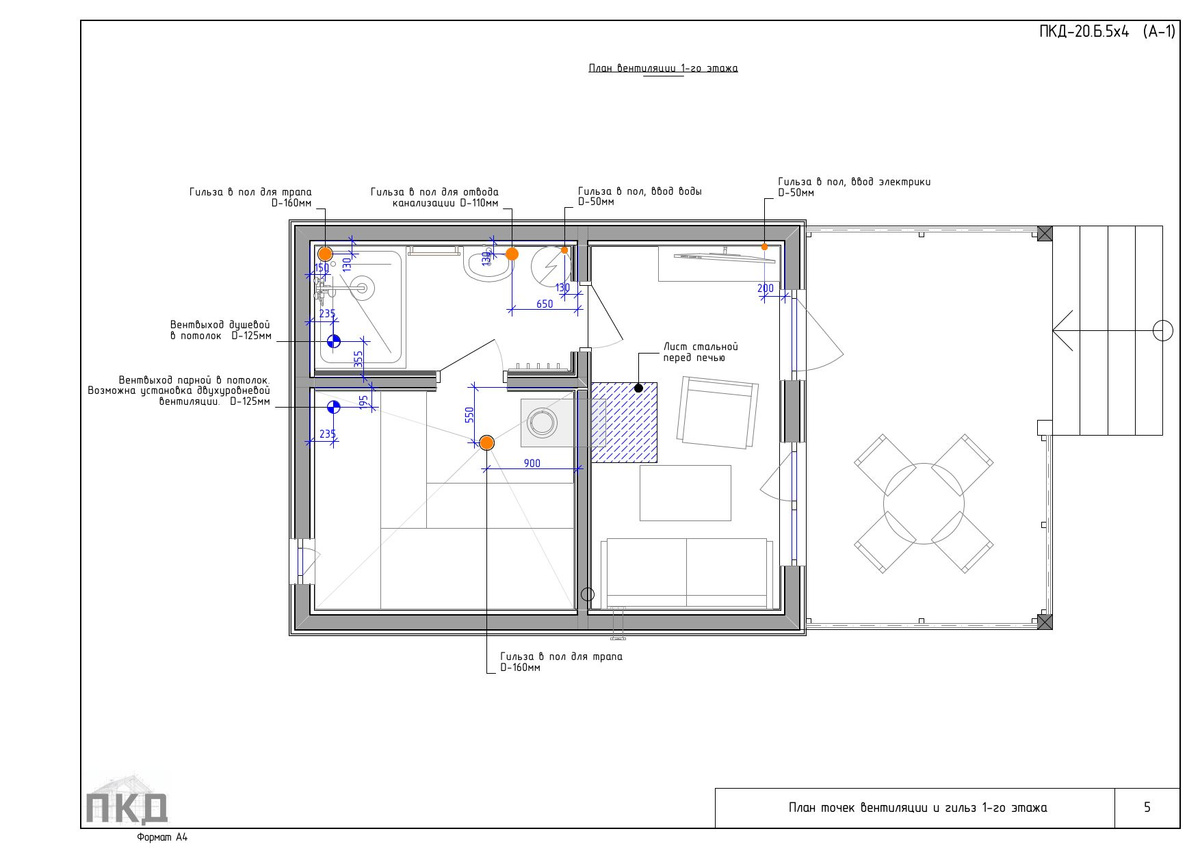

Схема привязки гильзВ АР части проекта присутствует схема плана привязки гильз для водоснабжения, водоотведения, вентвыходов и некоторые другие.
Выполнена схема предположительно. По факту можно менять местоположение. Но, эти точки учтены при проектировании каркасов перекрытий, стен, стропил.

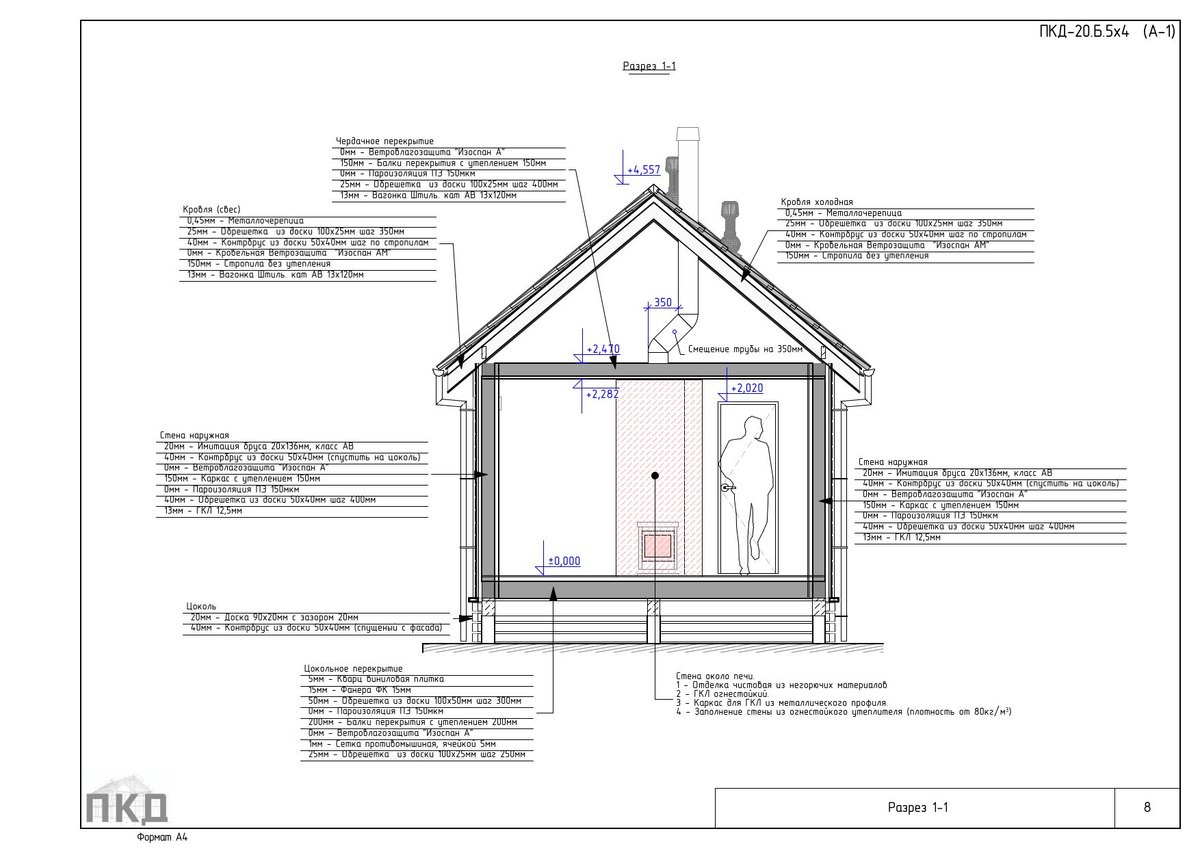

Разрезы АР части проектаВ разрезах можно увидеть высотные отметки конструкций. Так же флажки пирогов состава конструкций с поочередным описанием где какие пленки, обрешетки и отделку (направление) применено в проекте.
  • Проект продается на бумажном носителе.1 - Альбом - "АС" (Архитектурно-строительный раздел). Все чертежи необходимые для строительства каркаса дома и отделки. Без инженерных сетей!
    1 - Альбом - "Раскрой доски". Схемы раскроя элементов каркаса (основной доски). Уменьшает отход доски.
  • КонтактыВ проекте есть контакты проектировщика. В случае появления вопросов по проекту, утери/порче альбома или некоторых листов, либо для внесения изменений, можно писать в чат проектировщику. Ответит максимально оперативно.
  • ОписаниеДанное описание типовое. Состав и сами чертежи могут отличаться от купленного проекта.
    Качество проработки у всех проектов не отличается!
#проект
#каркасный_цены_проект
#каркасные_дома_цены_проекты
#каркасные_дома_проекты_цены
#каркасные_проекты_купить
#купить_проект
#купить_проект_каркасника
#купить_проект_каркасного_дома
#купить_проект_каркасной_бани
#проект_каркасного_дома
#проект_дома
#дом_каркасный
#баня
#проект_бани
#проект_каркасной_бани
#каркасная_баня
#баня_каркасная
#банька
#банька_каркасная
#каркасная_банька
#баня_6х4
#каркасная_баня_6х4
#баня_6х5
#каркасная_баня_6х5
#баня_5х6
#Проект_бани_5х4
#проект_каркасной_бани_5_4
#проект_бани_5_4

Характеристики

Артикул
3791097775
Тип
Проект дома
Площадь застройки, м2
30
Полезная площадь, м2
15.3
Этажи
1
Число комнат
3
Комнаты и помещения
Гостиная, Терраса, Баня и сауна, Душевая
Длина, м
7.5
Макс. высота потолков, м
2.3
Технология
Каркасная
Сезон
На любой сезон
Страна-изготовитель
Россия
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
Показать сначала: новые и полезные с высокой оценкой
А
Александр З.
27 мая 2026
понравилось расположение комнат
Вам помог этот отзыв?
Вадим В.
23 мая 2026
Проект Очень хороший 👍. Подробный. Рекомендую
Вам помог этот отзыв?
Е
Евгений
19 мая 2026
Хорошо проработанный проект, буду стоить по нему .
Вам помог этот отзыв?
Я
Яна К.
10 мая 2026

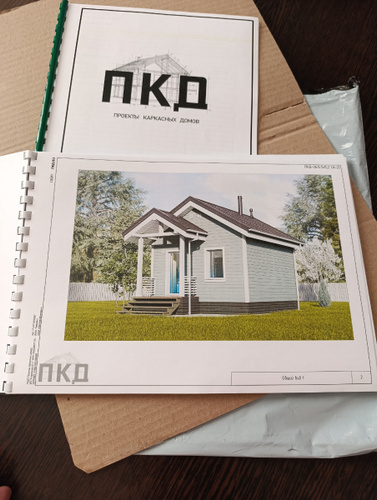

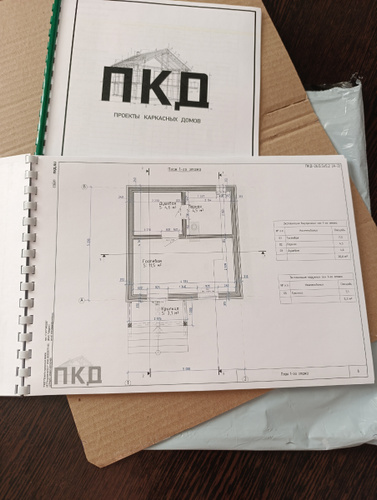

Спасибо большое, кажется все четко в 3х книгах печатных описано. Как построим дополню отзыв были ли косяки)))А так просто супер расписано все!
Вам помог этот отзыв?
Р
Роман Ч.
21 апреля 2026
проект подробный, на первый взгляд без ошибок, летом планирую стройку. пришел упакованный в картон и пакет. жалко продавец не предоставляет электронную версию, гораздо удобнее чем копировать или сканировать на случай утраты оригинала. единственный косяк в архитектурном разделе два раза напечатана 39 страница, но это гораздо лучше чем её не хватало бы...  Читать полностью
Вам помог этот отзыв?
О
Ольга П.
изменен 10 апреля 2026

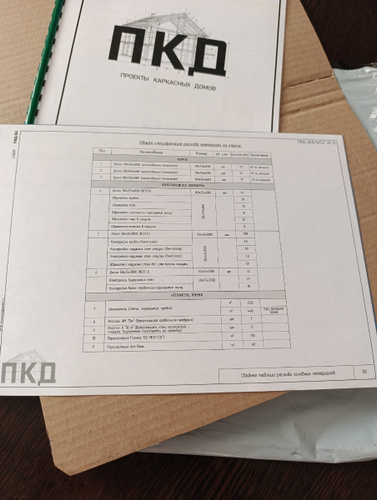

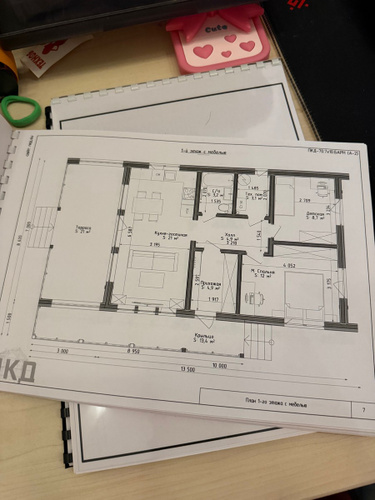

очень понравились альбомы. четко понятно изображено, есть спецификация доски на каждом из этапов постройки!
