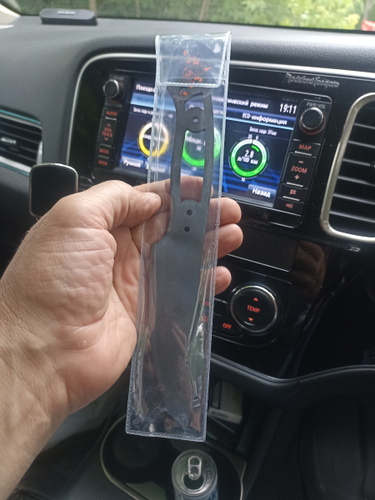

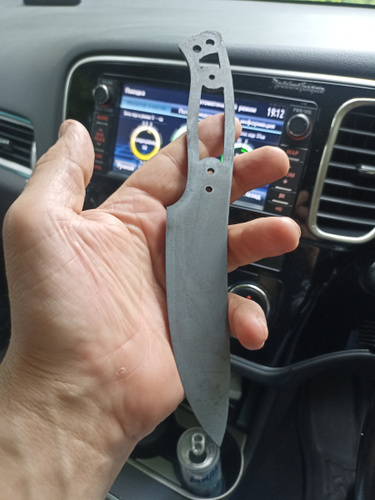

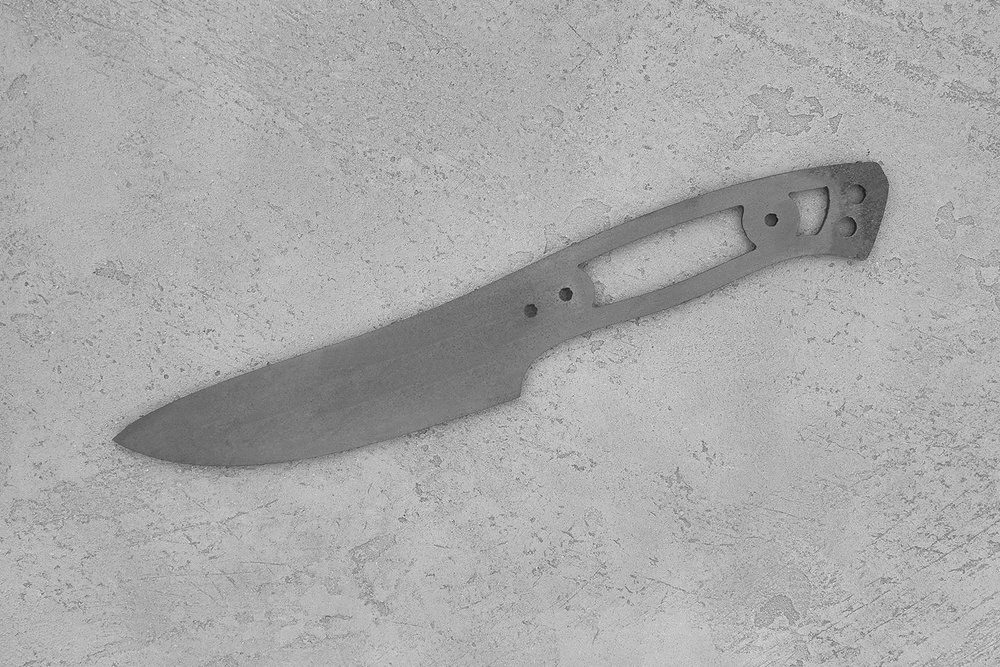

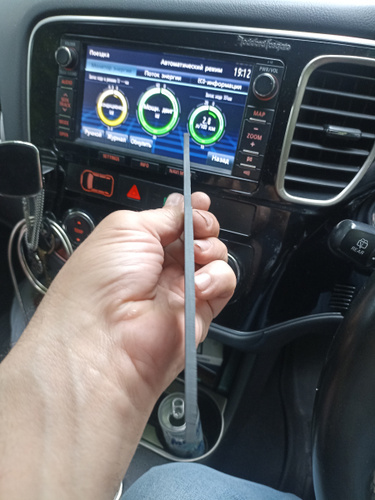

Бланк-заготовка для ножа «Ас-I» из листового проката стали VG-10 Cobalt производства Ahonest Changjiang, вырезан методом гидроабразивной резки.
Максимальные параметры готового клинка 115х29мм.
Размеры бланка: длина клинковой части 116мм, ширина 30мм (1мм предусмотрен на контуровку), общая длина заготовки 229мм.
Диаметры монтажных отверстий 4мм, 6мм (требуют развёртывания в номинал). Сталь, представленная в магазине Ножинск PRO, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из VG-10 закалены с применением криогенной обработки в жидком азоте.
Твердость заготовок составляет 62-63HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 160°С. Не допускайте нагрева металла при шлифовке выше этой температуры!
Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.
VG-10 – одна из самых популярных ножевых сталей в мире. Разрабатывалась специально для ножевой индустрии. При высокой износостойкости и твердости сохраняет достаточную ударную вязкость. Проста в заточке и характеризуется агрессивным резом.
Химический состав VG-10 Cobalt:
C (углерод) – 0,95-1,05%
Cr (хром) – 14,50-15,50%
Ni (никель) – 0,00-0,25%
Co (кобальт) – 1,30-1,80%
Mo (молибден) – 0,80-1,20%
Mn (марганец) – 0,30-0,50%
V (ванадий) – 0,25-0,35%
Si (кремний) – 0,00-0,45%
S (сера) – 0,03%
P (фосфор) – 0,03%
