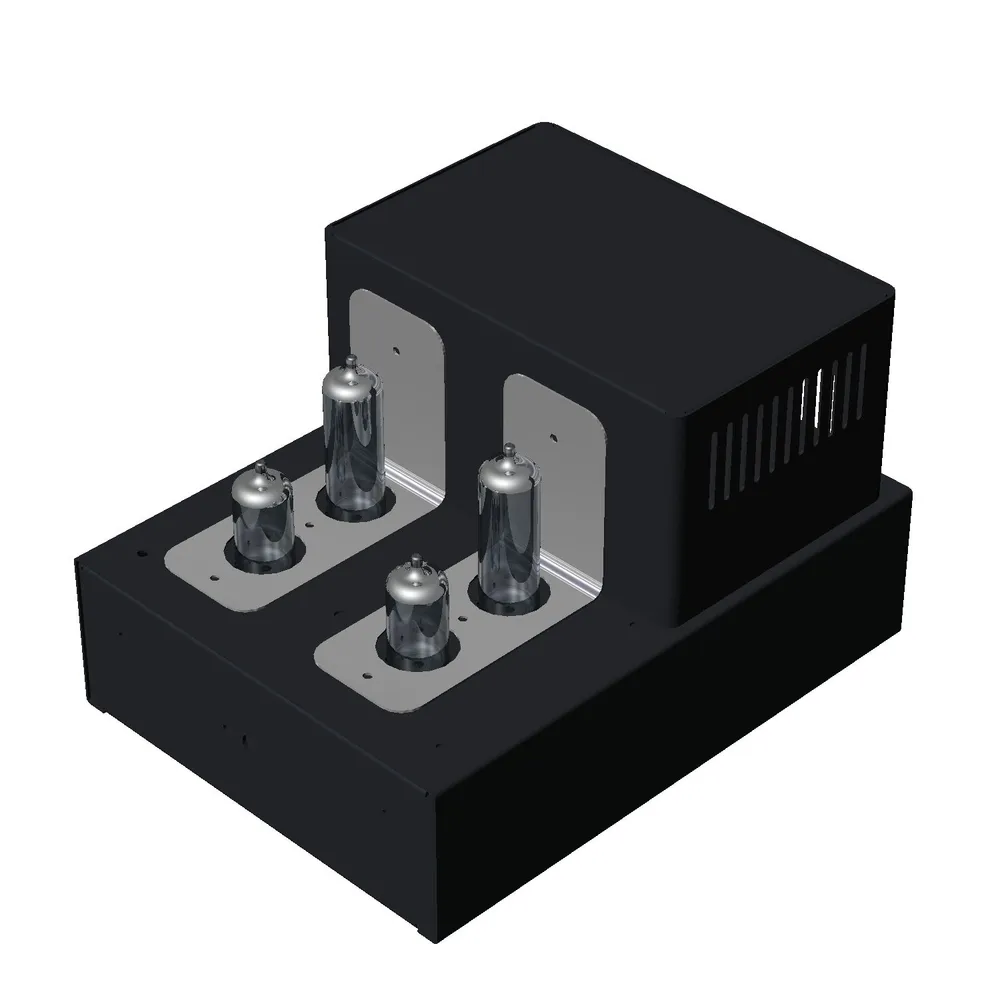

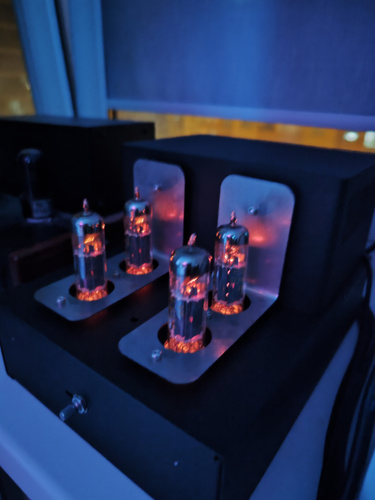

AV-NAP24-SE1 Корпус лампового усилителя на 4-x радиолампах

Корпус AV-NAP24-SE1 предназначен для самостоятельной сборки компактного четырехлампового усилителя мощности. Усилитель может быть использован как стереоусилитель для компьютера. Корпус рассчитан на установку силового трансформатора и двух выходных трансформаторов (располагаются в подвале шасси) соответствующих габаритов и мощности. Трансформаторы могут быть применены заводского или самостоятельного изготовления.

В состав корпуса входит стальная монтажная панель, которая позволяет разместить ламповые панели в удобном положении, не затрагивая слесарным вмешательством остальные элементы корпуса, тем самым сохраняя их внешний вид.

Отверстия в передней панели корпуса предполагают установку регулятора громкости (переменного резистора) типа RK27 ALPS или RV24 ALPHA и стандартных разьемов, сетевого гнезда, приборного разъема и разъема RCA

Задняя панель корпуса усилителя предусматривает установку сетевого разъема с предохранителем, двух панельных разъемов RCA и двух приборных разъемов.

Внешний вид рекомендованных элементов и фурнитуры приведен на фото.

В усилителе, собираемом в этом корпусе возможно применение большого ассортимента радиоламп, например 6Н1П, 6Н2П, 6С1П, 6Ж1П, 6Н6П, 6П1П, 6П14П, 6П18П, 6П43П и т.п.

Комплектность корпуса:

- Шасси = 1 шт.

- Монтажная панель = 1 шт.

- Колпак = 1 шт.

- Тепловой экран = 2 шт.

- Нижняя крышка = 1 шт.

Корпус изготовлен из стали и окрашен порошковой краской черного цвета.
