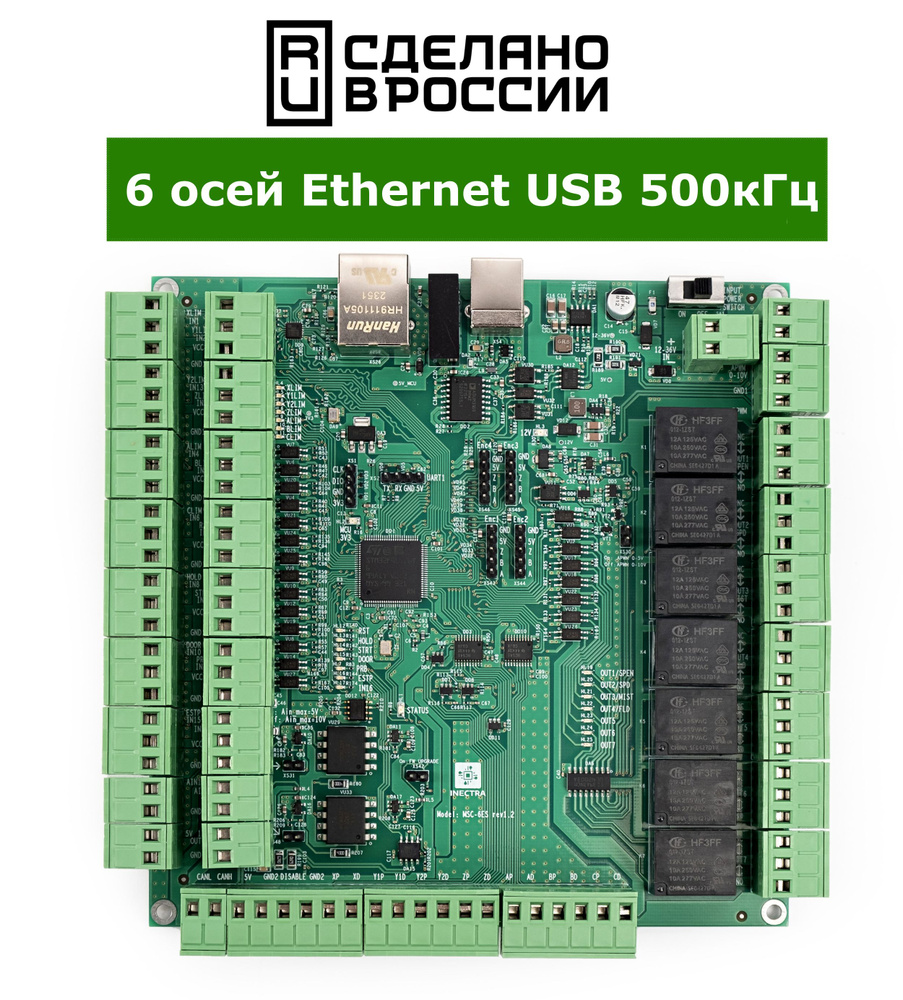

ЧПУ-контроллер Inectra MSC-6ES

Разработано и произведено в России!

Современное и качественное решение, сочетающее в себе функции ЧПУ-контроллера и ПЛК (программируемый логический контроллер), предназначено для управления многоосевыми ЧПУ-станками для обработки дерева, металлов, раскроя материалов и др. Использование оригинальных схемотехнических решений и качественной компонентной базы обеспечивают высокую защиту от разного рода промышленных помех, надёжную работу и долгий срок службы устройства. Вкупе с программой управления, отличающейся богатым набором функциональных возможностей, простотой использования и интуитивно понятным интерфейсом, система обеспечивает очень высокую гибкость и простоту установки. Контроллер является идеальным решением для замены устаревших и неподдерживаемых систем NC Studio5 и MACH3.

Основные характеристики:

• Полноценная поддержка 6 осей
• Порт RJ-45 для работы по интерфейсу Ethernet 10BASE-T/100BASE-TX
• Порт USB TypeB для работы по интерфейсу USB 2.0 Full Speed
• Разъем UART для подключения Bluetooth-модуля или Offline-контроллера
• Поддержка беспроводных пультов (WHB-04B) и игровых джойстиков
• Интерфейс RS-485 для управления частотными преобразователями по протоколу Modbus RTU (в текущей версии прошивки не поддерживается)
• Возможность подключения до 4-х квадратурных ABZ-энкодеров (оптические линейки, энкодеры вращения, MPG)
• Интерфейс CAN (2.0B Active) (в текущей версии прошивки не поддерживается)
• 2 аналоговых входа 0-10В с возможностью изменения диапазона на 0-5В
• Функция автовыравнивания оси Y (опционально сменой прошивки можно переключить автовыравнивание на ось X)
• Контроллер не требователен  к операционной системе ПК: все сигналы (Step/Dir, ШИМ) генерируются непосредственно платой контроллера, обеспечивая их великолепные частотно-временные характеристики
• Требования к ПК: windows 7 и выше/ Linux (Ubuntu, Fedora), 8GB RAM, видеоадаптер с поддержкой OpenGL2.0
• Гальваническая изоляция (опторазвязка) шумных и тихих цепей
• Некоторые полезные функции: макросы, автоматическое восстановление программы G-кода после сбоя по питанию, компенсация неровностей поверхности стола, запоминание точки останова программы G-кода, фоновые задачи, возможность настройки неограниченного количества исполнительных узлов (рабочих органов станка), очень качественная и быстрая визуализация с точным расчетом времени выполнения программы и др.
• Подключение внешних драйверов шаговых двигателей с управлением по стандартному протоколу Step-Dir
• Частота сигнала Step до 500кГц не зависит от количества одновременно интерполируемых осей
• Точность интерполяции 1мкм. Интерполяция одновременно по всем осям.
• Очень стабильная работа USB-соединения за счет использования цифрового USB-изолятора, прекрасно борющегося с электромагнитными помехами от частотного преобразователя
• Работа от одного источника питания 12-36В 2А
• Рабочий температурный диапазон -20...+70C
• 14 дискретных входов NPN-типа:  LimitX, LimitY1, LimitY2, LimitZ, LimitA, LimitB, LimitC Probe, Start, Hold, Safety Door, Reset, E-Stop, IN16
• 7 дискретных релейных выходов. На каждый выход контроллер имеет встроенное реле со следующими характеристиками выходных контактов: 250В 10А переменного тока или 28В 10А постоянного тока
• Аналоговый выход 0-10В (сглаженный ШИМ-сигнал) для управления частотой вращения шпинделя
• ШИМ-сигнал TTL-уровня (5В) для управления мощностью LED-лазера
• ШИМ с гальванической развязкой. Высокая стабильность и плавная регулировка аналогового сигнала 0-10В управления скоростью вращения шпинделя
• Одновременное подключение шпинделя и LED-лазера с возможностью безопасной раздельной работы и автоматической подстройкой координат при переключении между ними
