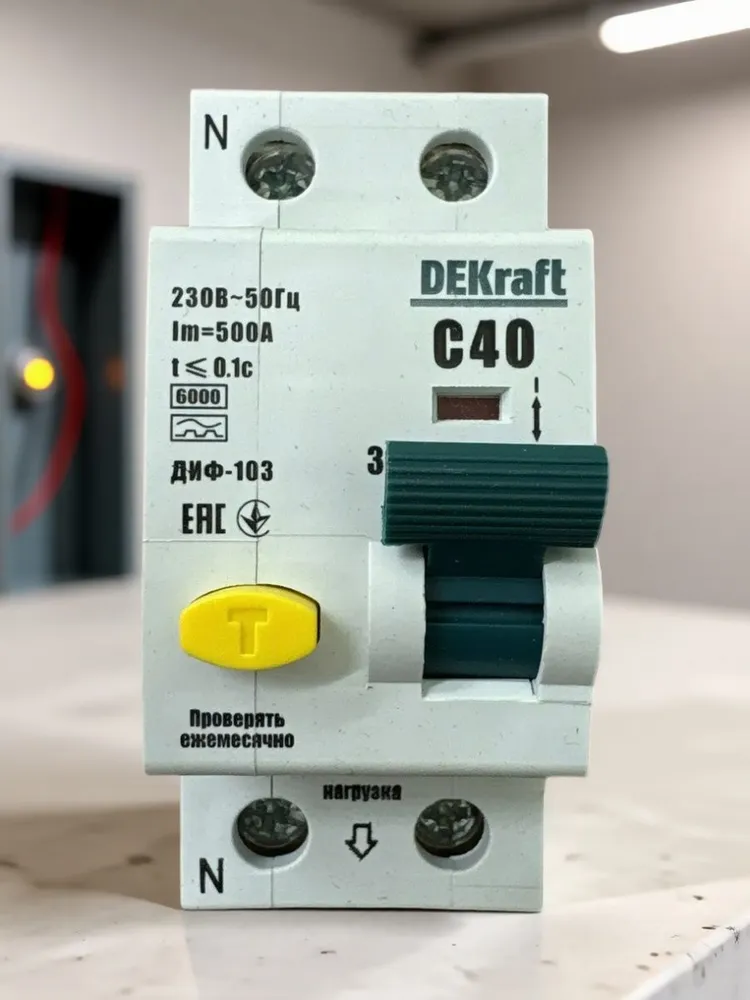

Дифференциальный автомат (АВДТ) 1Р+N 40А 30мА тип A х-ка С ДИФ-103 6кА, DEKraft 16233DEK

Автоматические выключатели дифференциального тока (АВДТ) серии DEK Schneider Electric,1P+N, номинальный ток 40 А, характеристика С, Icn = 6 кА, ток утечки 30 мА

Основные характеристики

• Производитель: DEKraft.
• Серия: ДИФ‑103.
• Тип изделия: дифференциальный автомат (автоматический выключатель дифференциального тока, АВДТ).
• Количество полюсов: 1P+N (один фазный полюс плюс нейтральный).
• Номинальный ток: 40 А.
• Ток утечки (дифференциальный): 30 мА.
• Тип по току утечки: тип A (реагирует на синусоидальные переменные и пульсирующие постоянные дифференциальные токи).
• Характеристика срабатывания (кривая тока): C (срабатывает при токах 5–10 × In​).
• Номинальная отключающая способность: 6 кА.
• Номинальное напряжение: 230 В.
• Ширина: 2 модуля × 18 мм.
• Монтаж: на DIN‑рейку.
• Блок дифференциальной защиты: электронный.

Назначение и функции

Дифференциальный автомат с артикулом 16233DEK совмещает в себе функции:

• Автоматического выключателя — защищает цепь от:
  • токов перегрузки;
  • коротких замыканий.
• УЗО (устройства защитного отключения) — защищает человека от поражения электрическим током при:
  • прямом прикосновении к токоведущим частям;
  • повреждении изоляции и появлении тока утечки на землю.

Где применяется

АВДТ серии ДИФ‑103 используют в сетях переменного тока напряжением до 230 В для:

• защиты людей от поражения электрическим током (при токе утечки 30 мА);
• защиты электропроводки и оборудования от сверхтоков (перегрузки и короткого замыкания);
• установки в жилых, коммерческих и промышленных помещениях;
• замены связки «автоматический выключатель + УЗО» в щитах с ограниченным пространством (серия ДИФ‑103 компактнее, чем ДИФ‑101).
