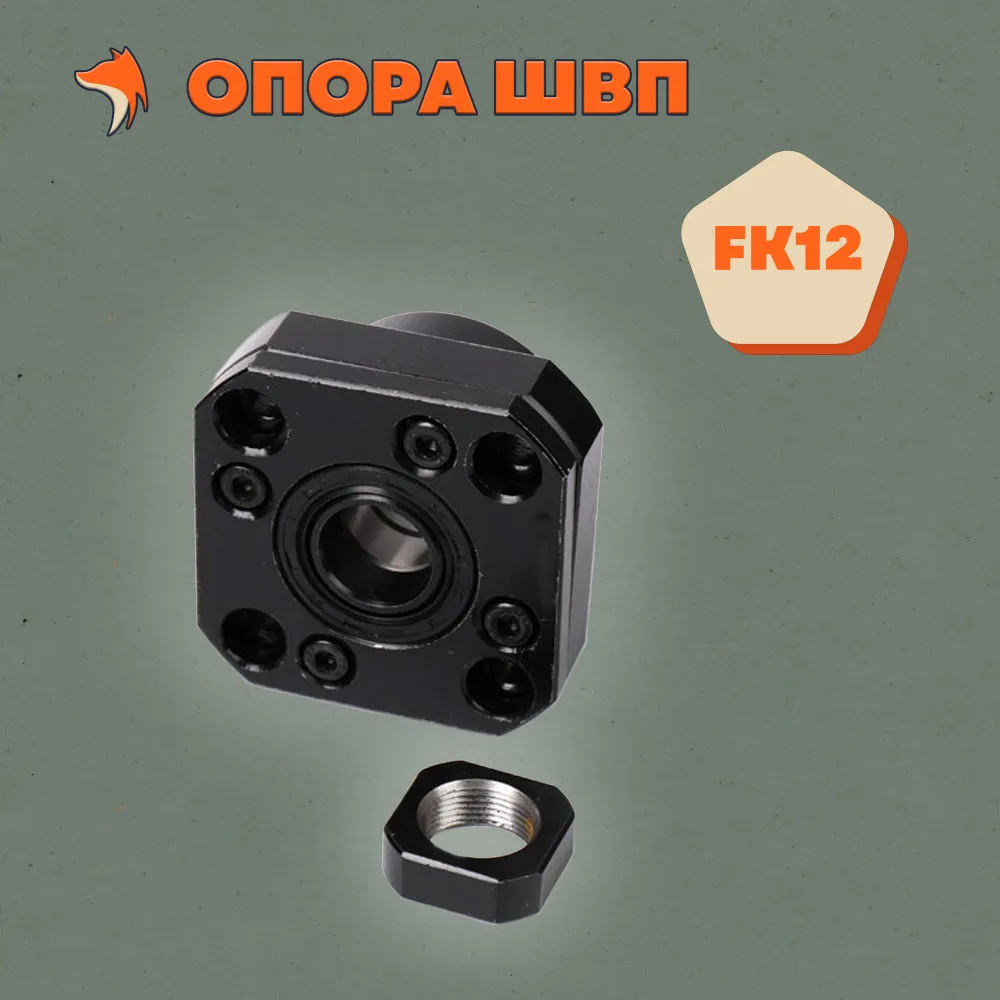

Опора ШВП FK12

Комплект опор FK и FF используются для крепления винтов ШВП (шарико-винтовых передач) на станке. ШВП-пары (винт и гайка) надежно крепятся опорой к станине станка. Диаметр 12 мм. Подшипники в опорах — высокой точности, поэтому винт вращается ровно без радиального биения и осевого люфта. Опора FK фиксирует приводной конец винта, а опора FF поддерживает винт с другой стороны. В опорах FF стоит однорядный радиальный подшипник, который имеет минимальный свободный ход внутри корпуса опоры в осевом направлении. Это нужно для компенсации изменения длины винта вследствие теплового расширения или влияния упругих деформаций. В опорах FK стоят двухрядные подшипники радиально-упорного типа. Эти опоры воспринимают нагрузки и в радиальном, и в осевом направлении. Подшипник установлен в корпусе жестко, без люфтов. Приводной конец винта фиксируется в опоре специальной гайкой, которая идёт в комплекте.
